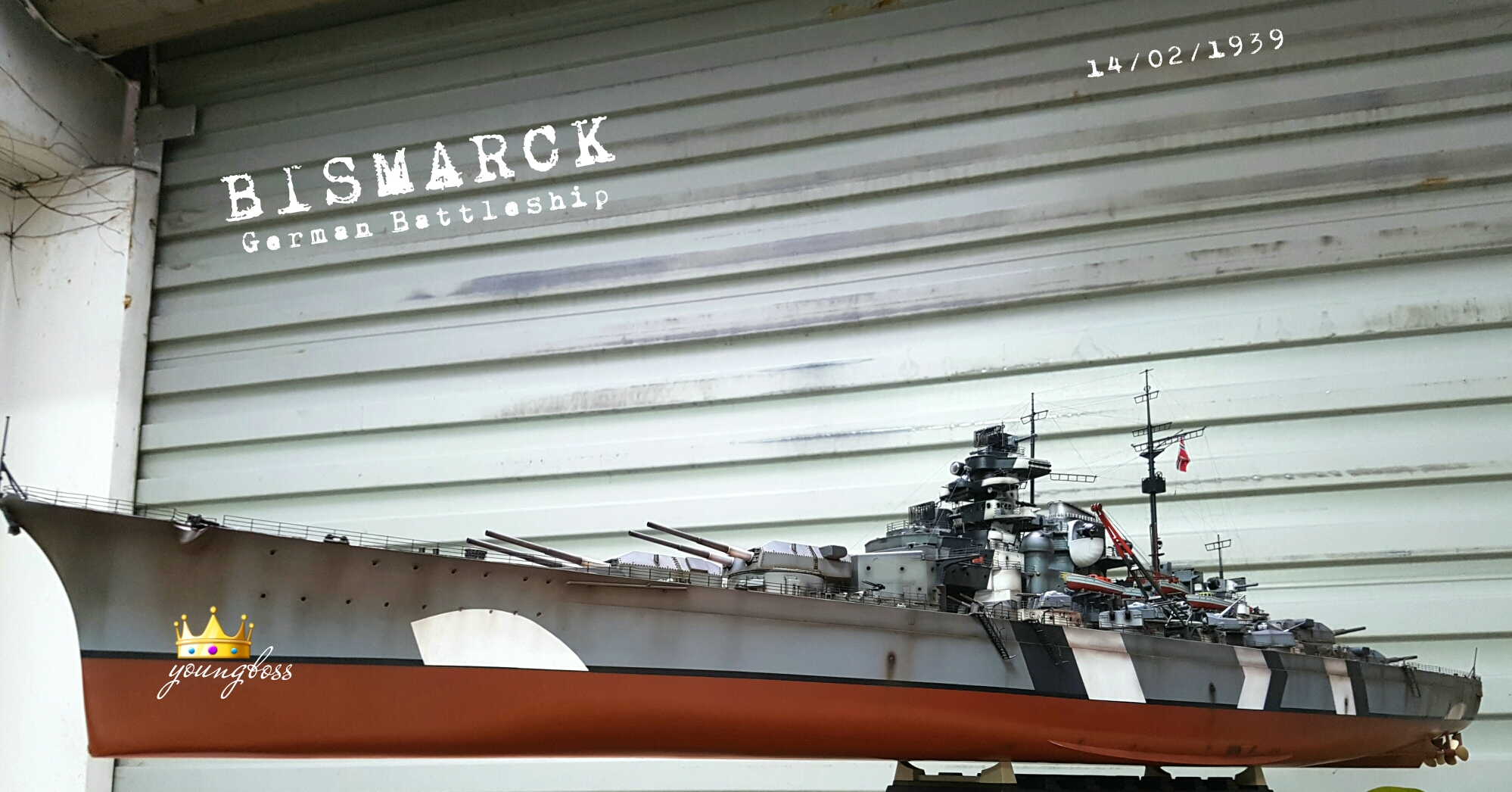

German Battleship Bismarck (Scale: 1/200)

Chủ đề thuộc danh mục 'youngboss1vn' được đăng bởi youngboss1vn, 2/5/17.

  1. youngboss1vn

    youngboss1vn Đại tướng


    Bismarck là thiết giáp hạm của Hải quân Đức. Nó được coi là chiến hạm tối tân nhất từng tham gia trận đánh tại khu vực Đại Tây Dương trong Thế chiến II. Bismarck được hạ thủy vào tháng 2/1939. Nó là chiến hạm lớn nhất của Đức và có trọng tải lớn hơn mọi tàu chiến châu Âu, ngoại trừ HMS Vanguard. Dàn hỏa lực của Bismarck gồm 8 khẩu pháo 380 cỡ nòng 380 mm, 12 khẩu 150 mm cùng 16 pháo phòng không SK-C/33. Trong quá trình phục vụ vỏn vẹn 8 tháng và dưới quyền chỉ huy của Đại tá Hải quân Ernst Lindemann, Bismarck tham gia một chiến dịch duy nhất với tên mã Rheinübung vào tháng 5/1941. Nó cùng tàu tuần dương hạng nặng Prinz Eugen đánh chặn và hạ gục tàu chiến HMS Hood – niềm kiêu hãnh của Hải quân Hoàng gia Anh và buộc thiết giáp hạm Prince of Wales phải rút lui. Bản thân Bismarck bị bắn trúng 3 lần và rò rỉ nhiên liệu từ một thùng chứa bị vỡ. Sáng 27/5/1941, Bismarck đã bị tổng lực gồm máy bay ném ngư lôi, thiết giáp Anh tấn công và chìm sau 3 giờ chống trả.Trong tổng số thủy thủ đoàn hơn 2.200 người, chỉ có 114 người sống sót ...
    Đây được xem là Mẫu mô hình đinh cao trong nhiều năm liền. Tỷ lệ 1/200 dành cho thiết giáp hạm Bismarck là một tỷ lệ cực khủng. Với các trang bị cao cấp nhất như nồng súng bằng kim loại, bộ lan can tàu và vô số các chi tiết kim loại khác, đây là một sản phẩm không thể thiếu trong bộ sưu tập của bạn.
    * Tỷ lệ: 1/200
    * Kích thước Mô hình khi hoàn thành: 1265 x 181 (mm)
    * Kích thước hộp: 1325 x 435 x 130 (mm)

    [​IMG]
    Hình ảnh 1 vài Kit vừa khui hộp chưa cắt rời:
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

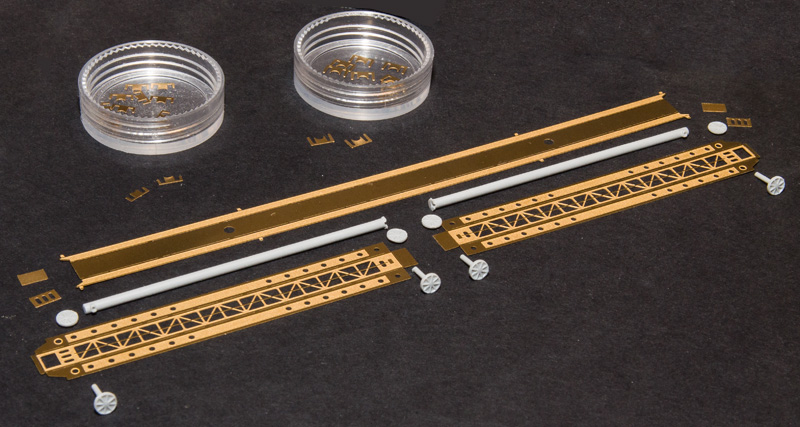

    P.E đồng (phần chi tiết tinh xảo mà Kit nhựa không thể hiện được - Đây cũng là thứ khiến nhiều người chơi mô hình không chuyên dừng cuộc chơi sớm)
    [​IMG]
    [​IMG]
    [​IMG]
    Catalog hướng dẫn lắp ráp khá chi tiết từ nhà sản xuất:
    [​IMG]
    Bảng mã sơn tham khảo do nhà sản xuất cung cấp kèm theo:
    [​IMG]

    Last edited: 13/7/17
    Hải Âu, Hoang Nam, tigon1 người khác thích bài viết này.
  2. youngboss1vn

    youngboss1vn Đại tướng

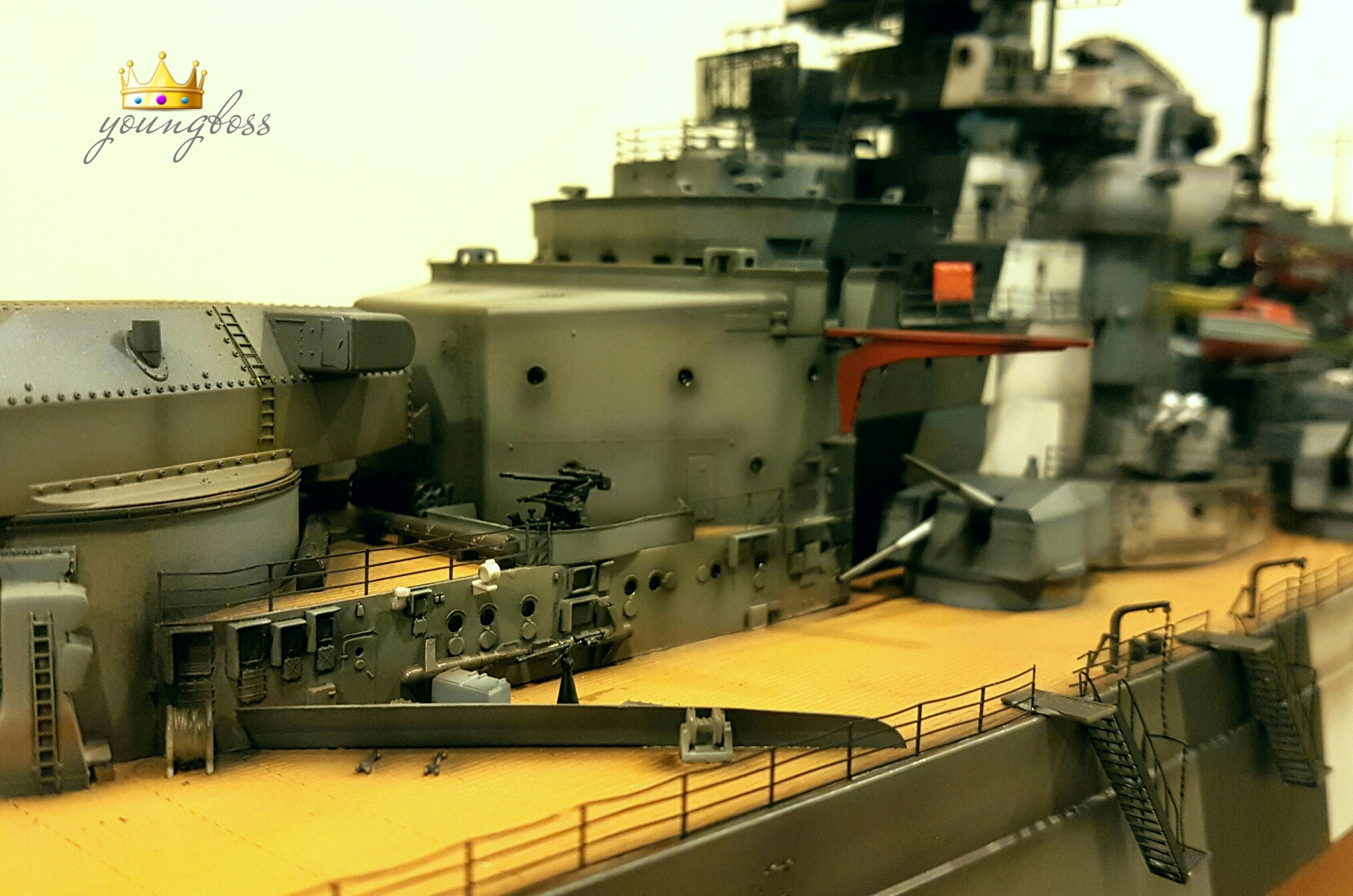

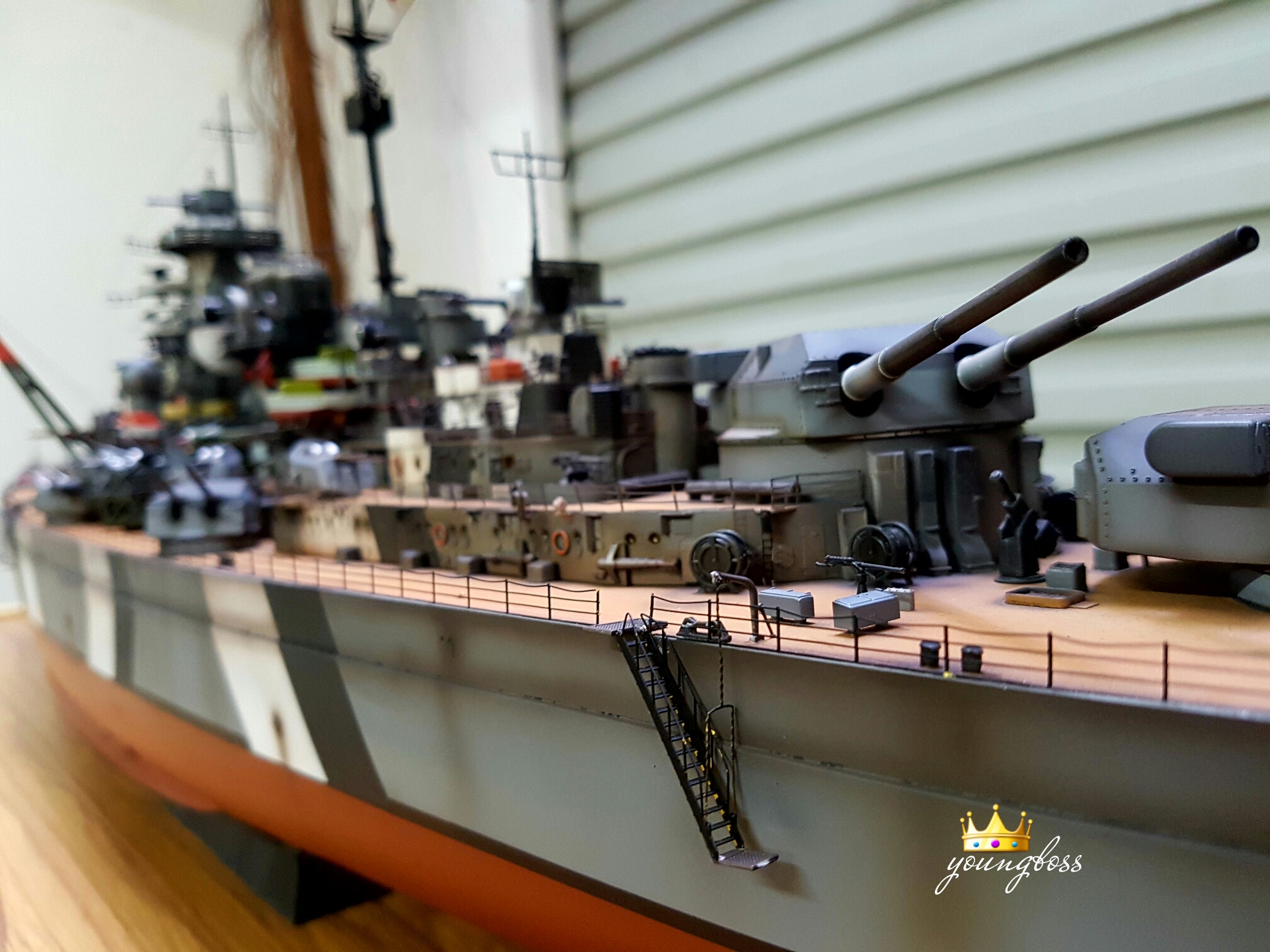

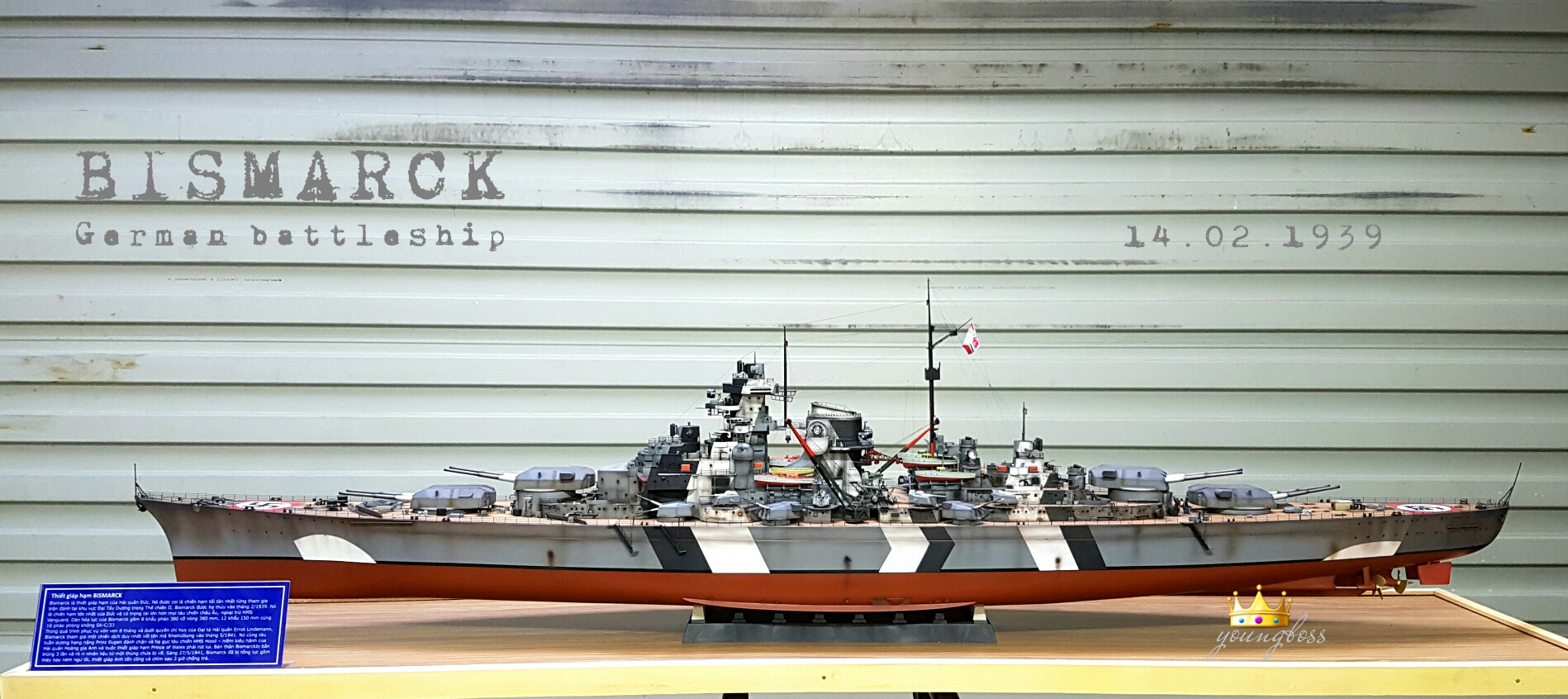

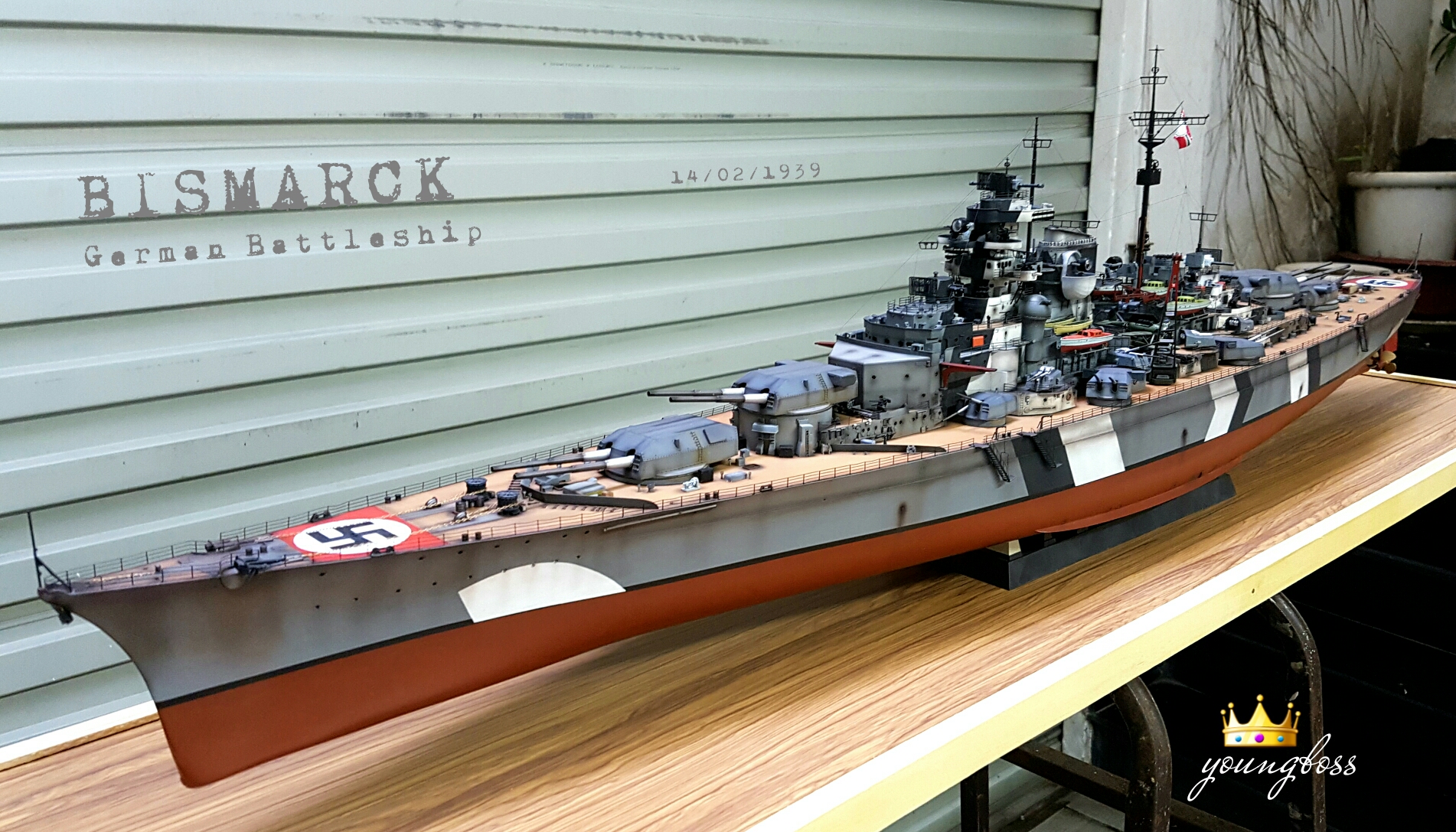

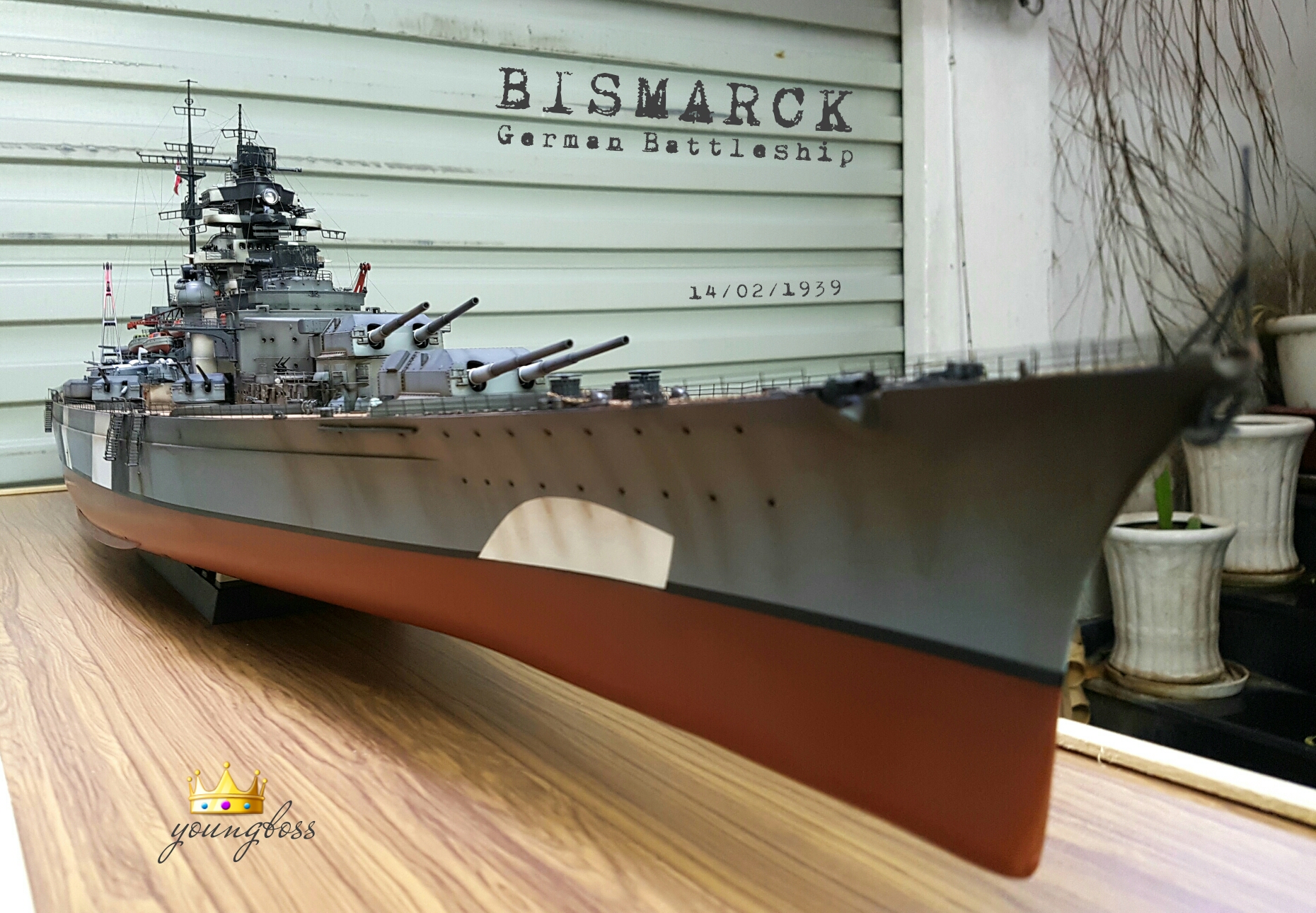

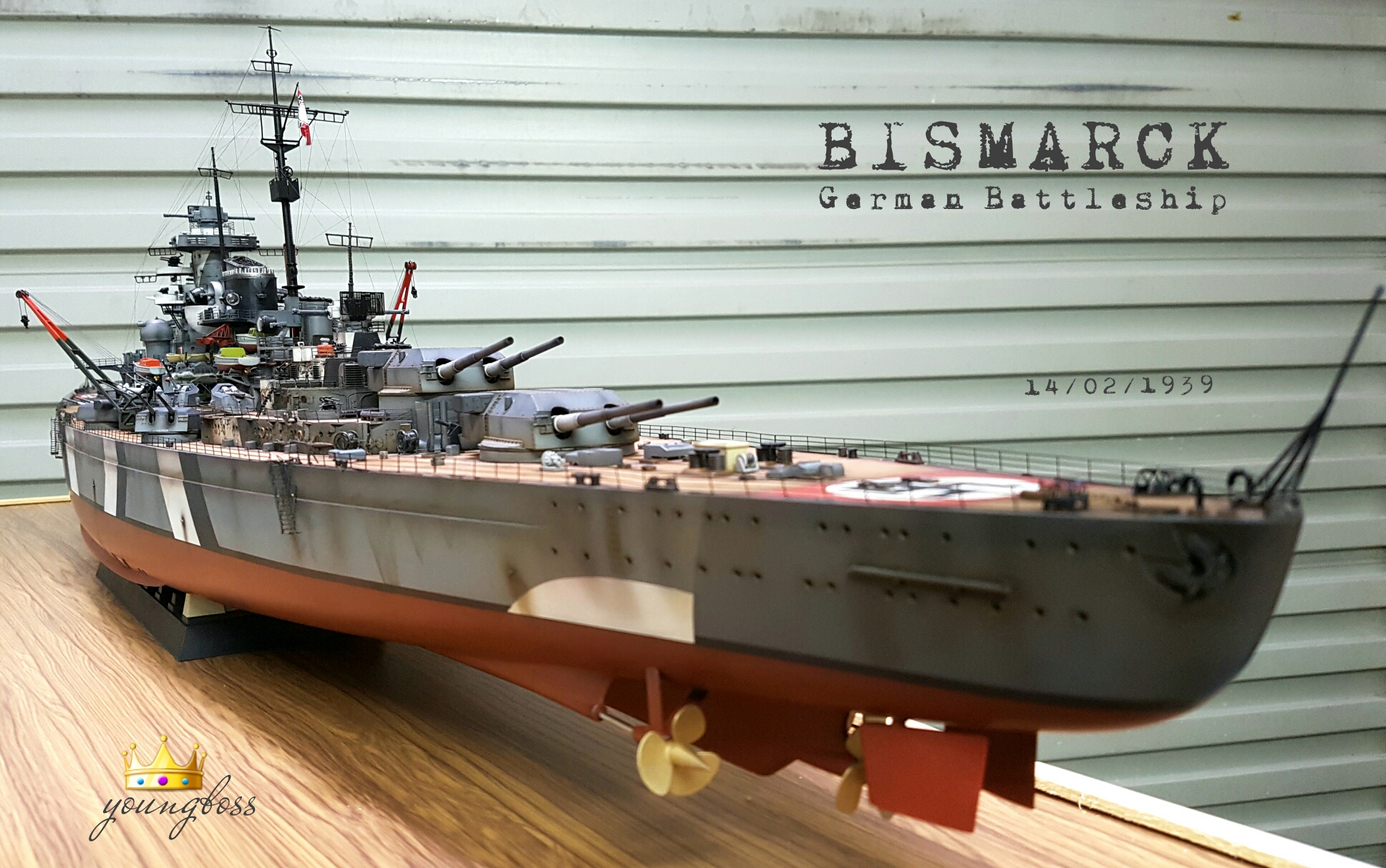

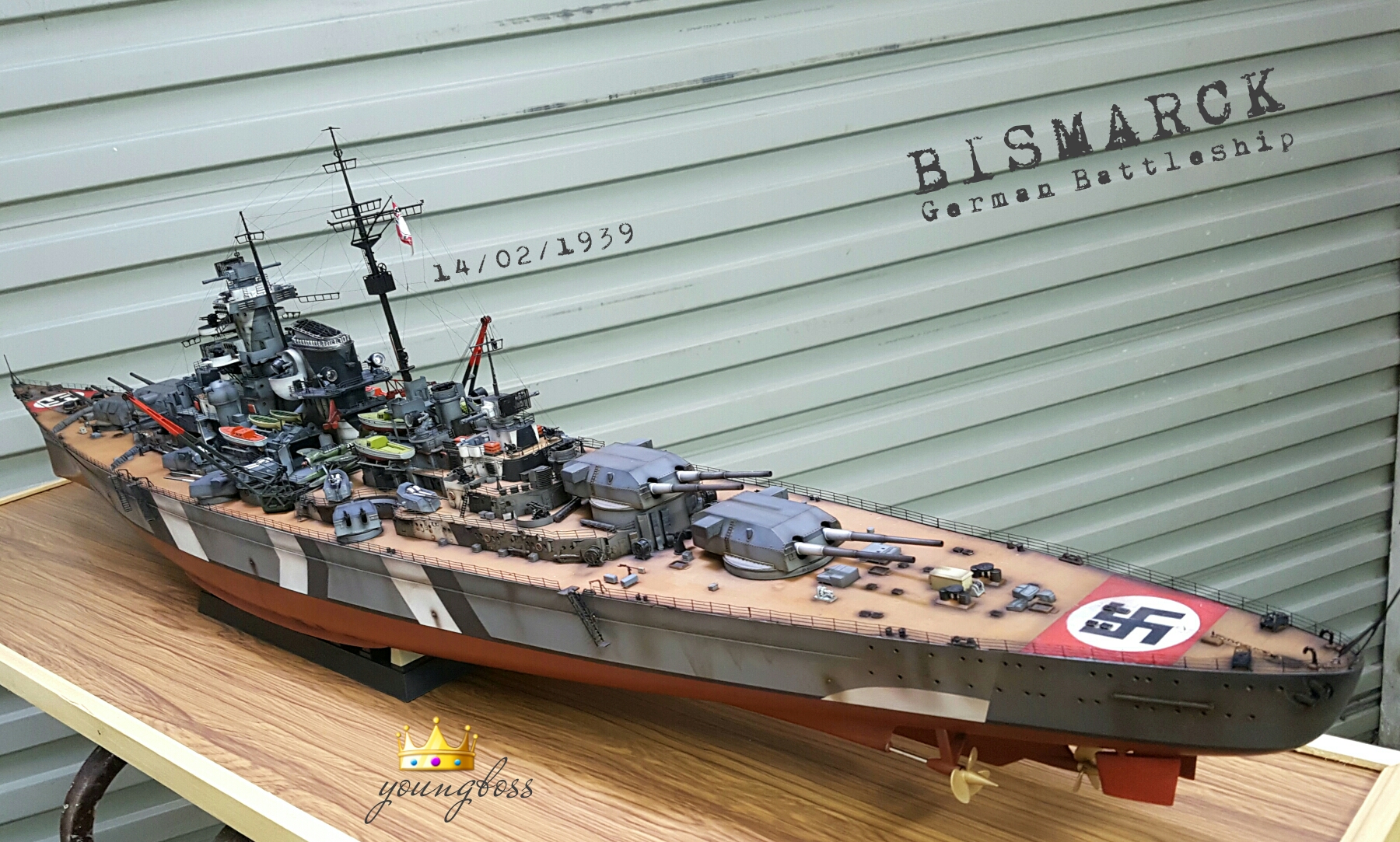

    Tỷ lệ 1/200 dành cho thiết giáp hạm Bismarck là một tỷ lệ cực khủng. Với chiều dài gần 1m5 kèm theo các trang bị cao cấp nhất như nồng súng bằng kim loại, bộ lan can tàu và vô số các chi tiết kim loại khác, đây được xem là 1 tiêu bản lột tả trân thực nhất về siêu chiến Hạm thời Đệ nhị thế chiến - BISMARCK


    Vào thời điểm Đệ nhị thế chiến, BISMARCK được mệnh danh là "Quái vật biển Bismarck" vỉ Hỏa lực khủng khiếp của dàn vũ khí trên tàu và kích thước khổng lồ mà nó sở hữu:

    Nó được xem như 1 Pháo đài trên biển bất khả xâm phạm:




    Last edited: 14/7/17
    Hải Âu, Hoang Nam, tigon3 người khác thích bài viết này.
  3. youngboss1vn

    youngboss1vn Đại tướng

    1482727528155.jpg 1482726791831.jpg

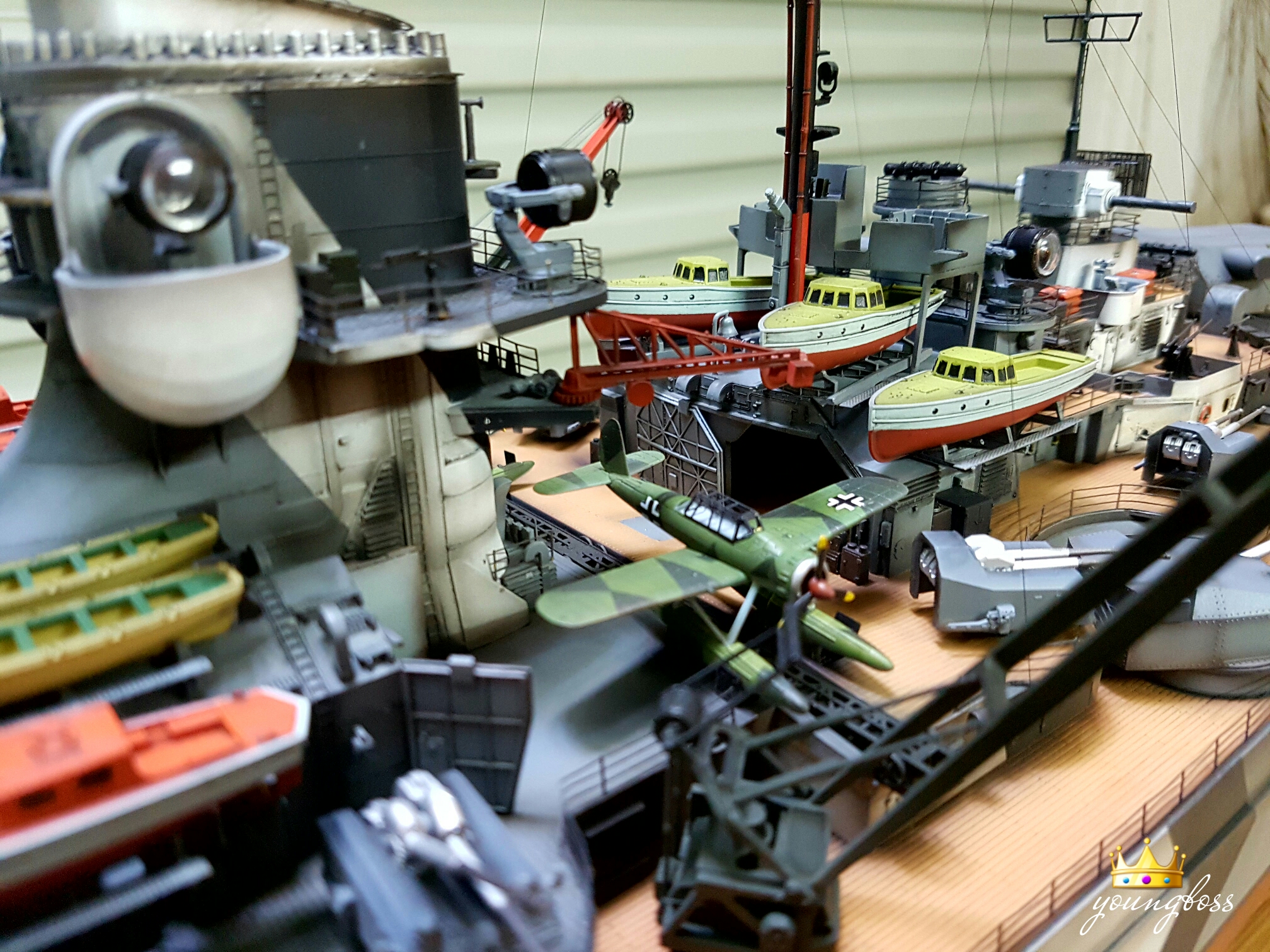

    Để làm được 1 Mô hình tỉ lệ thật về Thiết giáp Hạm BisMarck dài gần 1,5m với số lượng chi tiết cực khủng như vậy, nhất là khi chiếc tàu thật có từ thời Đệ nhị thế chiến, quá trình sơn ráp phải được phối hợp hoàn hảo, chi tiết & tỉ mỉ ...


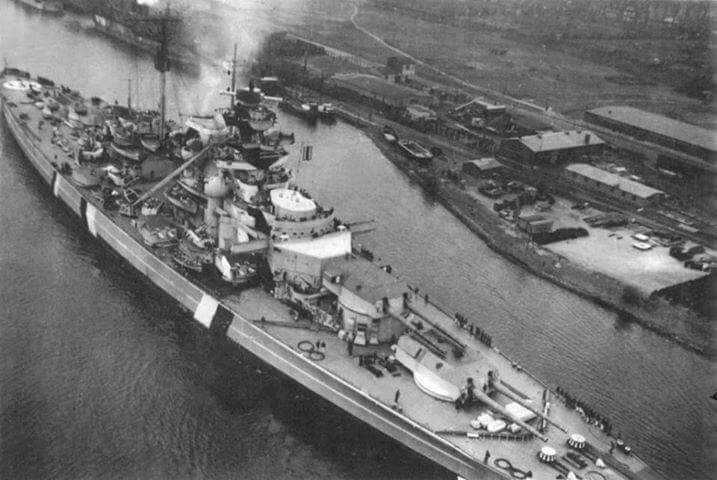

    Hình ảnh Quái vật biển Bismarck view nhìn từ máy bay (Hình ảnh thật)

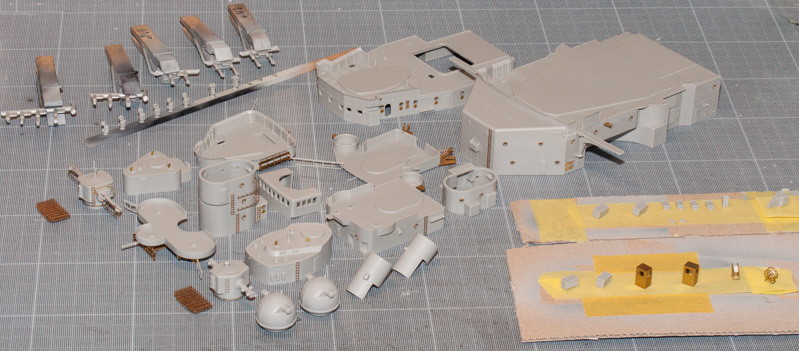

    chi tiết đã được lắp ráp - chưa sơn:

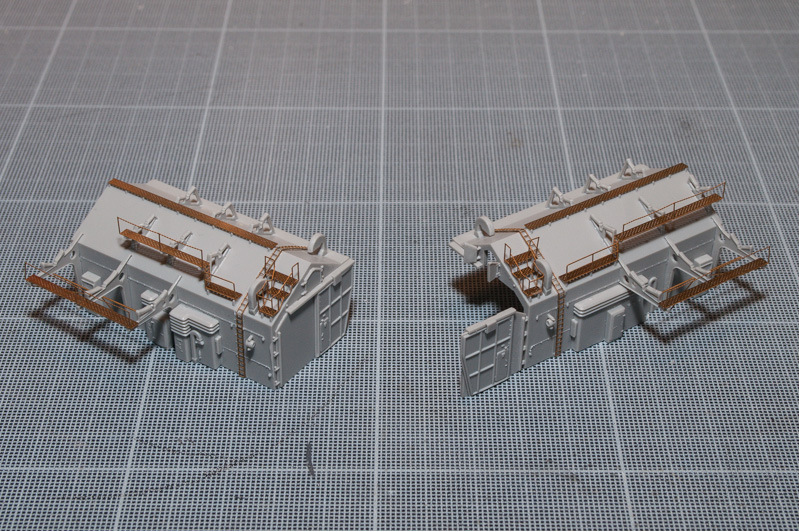

    chi tiết Nhà chứa máy bay (Hanga) được lắp ráp - chưa sơn:

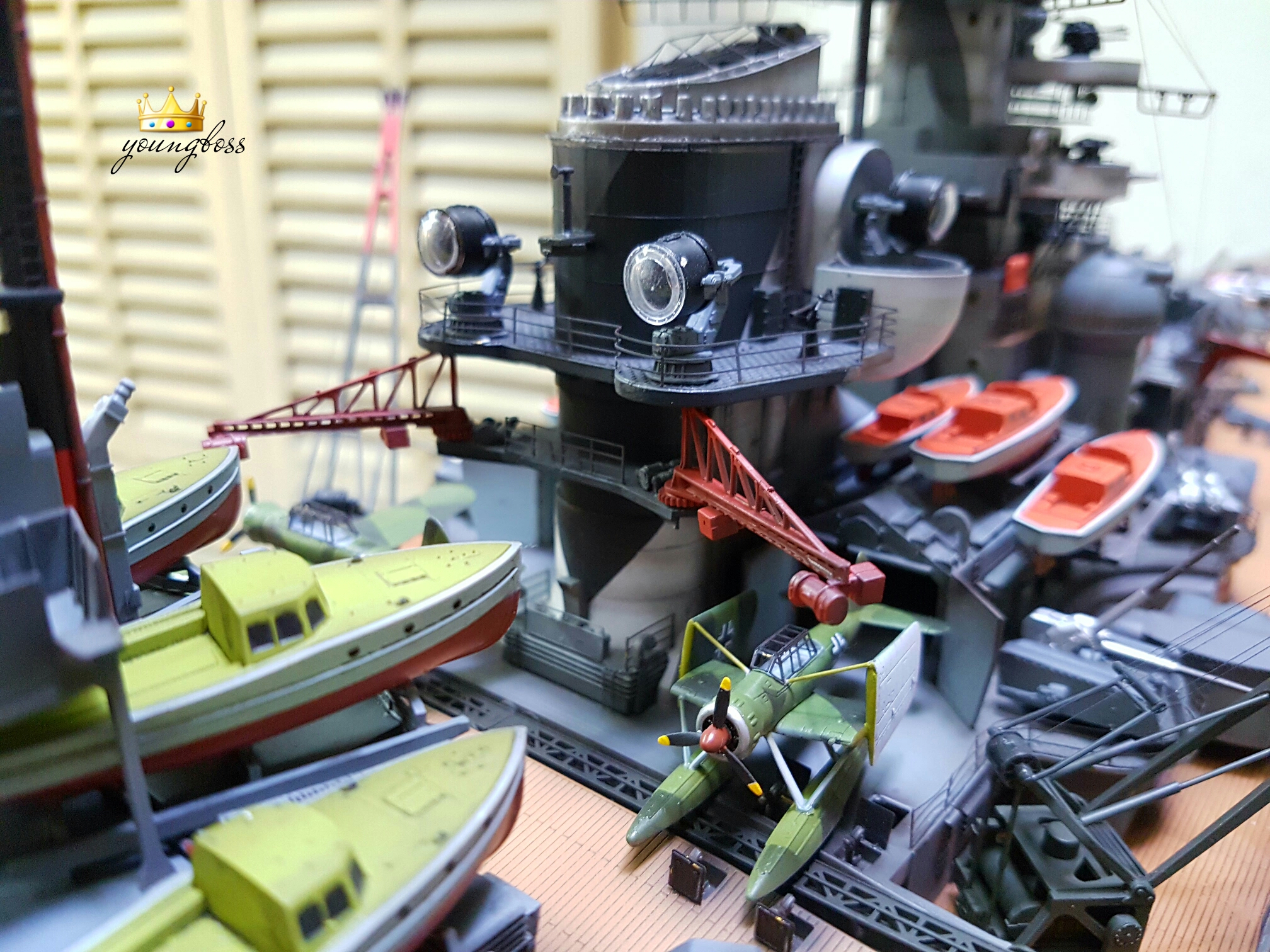

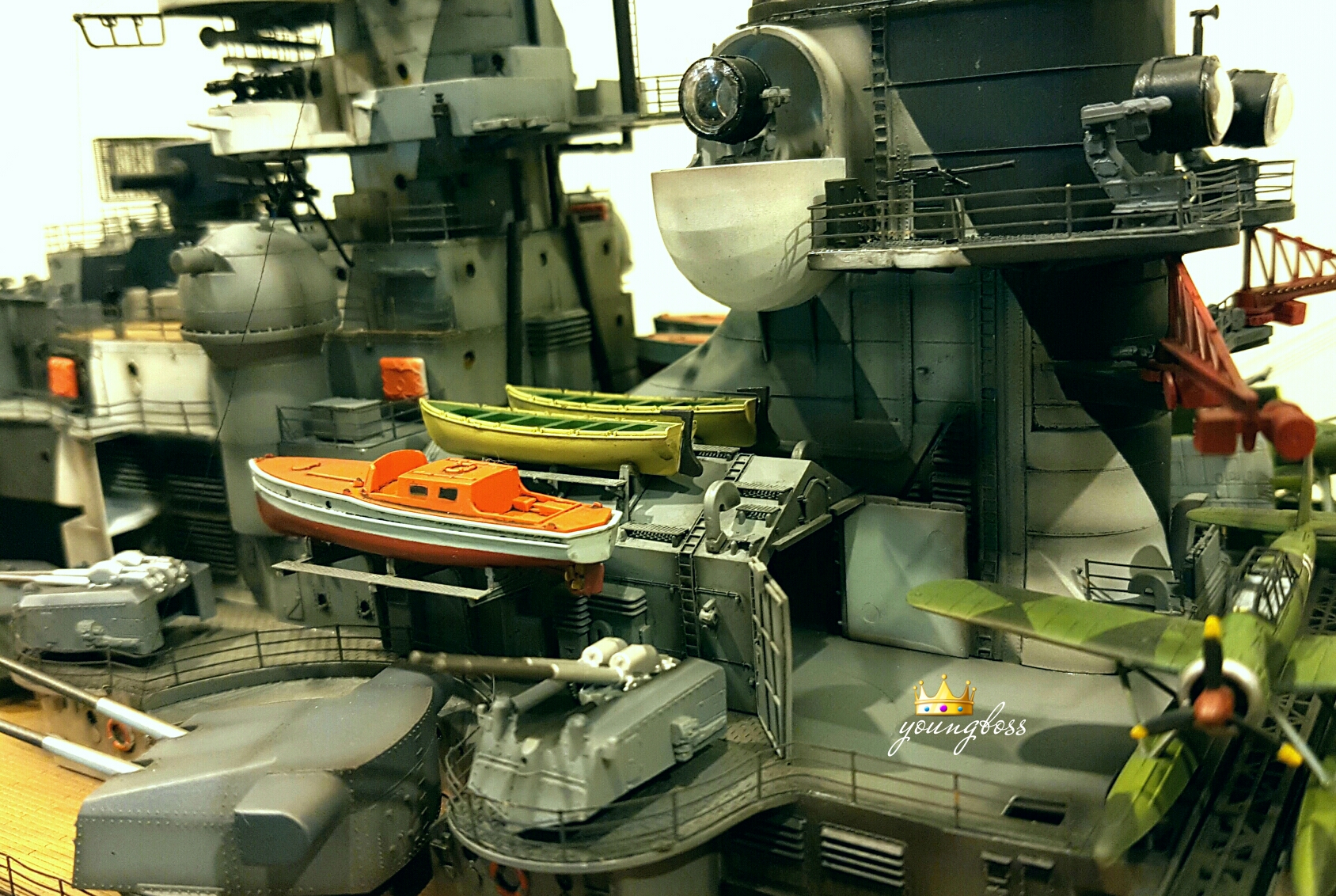

    Xuồng máy được bố trí khá dày đặc trên tàu Bismarck. Ngoài ra, Bismarck còn có thể mang theo 6 thủy phi cơ Arado Ar 196A:

    xuồng cứu sinh được đặt trên mái nhà chứa máy bay (HANGA)

    Hình ảnh thật xuồng máy được bố trí trên tàu BisMarck
    [​IMG]

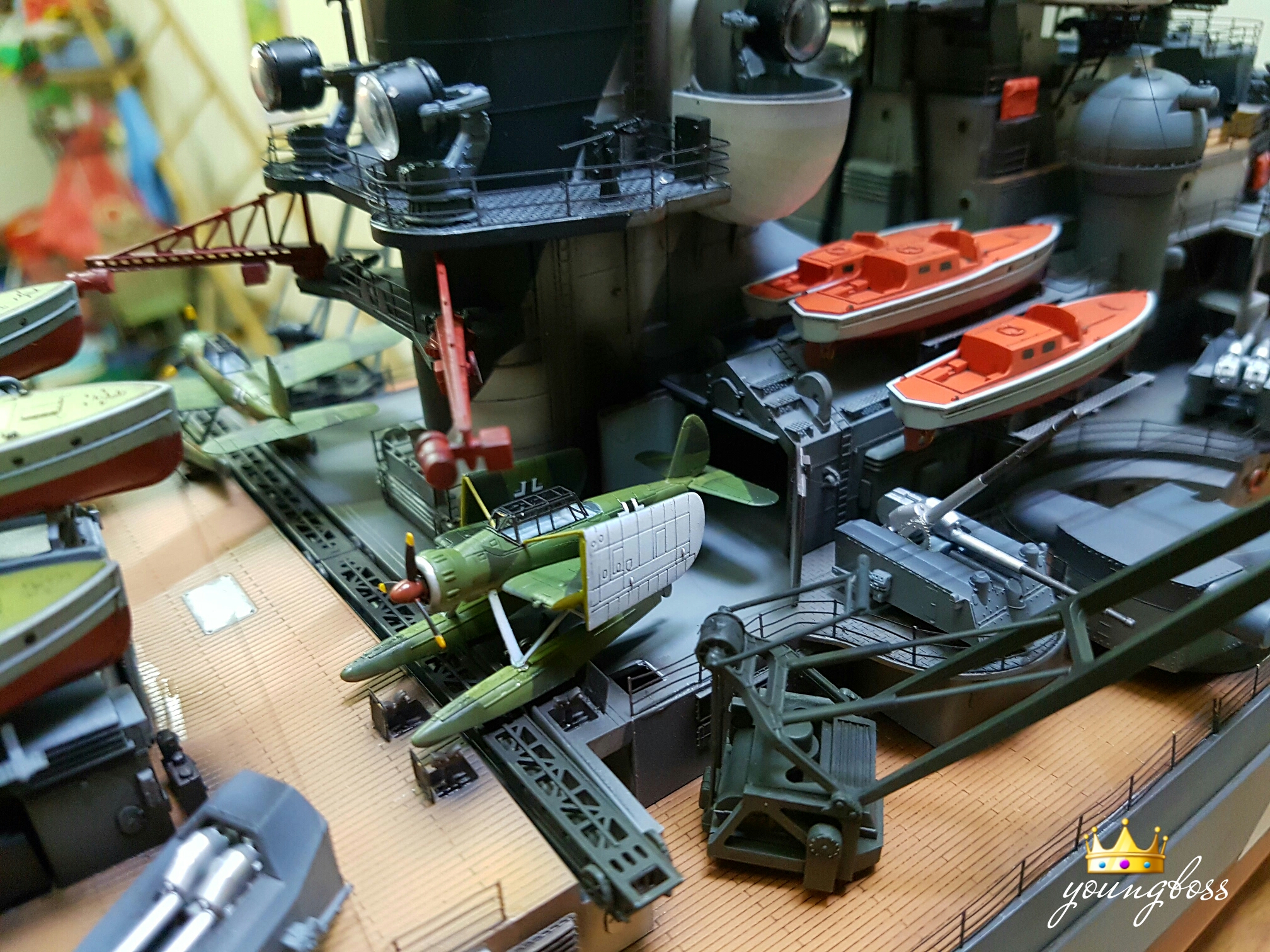

    Hình ảnh chi tiết Hệ thống máy phóng thủy phi cơ Arado Ar 196A với số lượng chi tiết khủng (Full P.E) trước và sau khi sơn ráp:




    Last edited: 8/8/17
    Hải Âu, Hoang Nam, tigon1 người khác thích bài viết này.
  4. youngboss1vn

    youngboss1vn Đại tướng

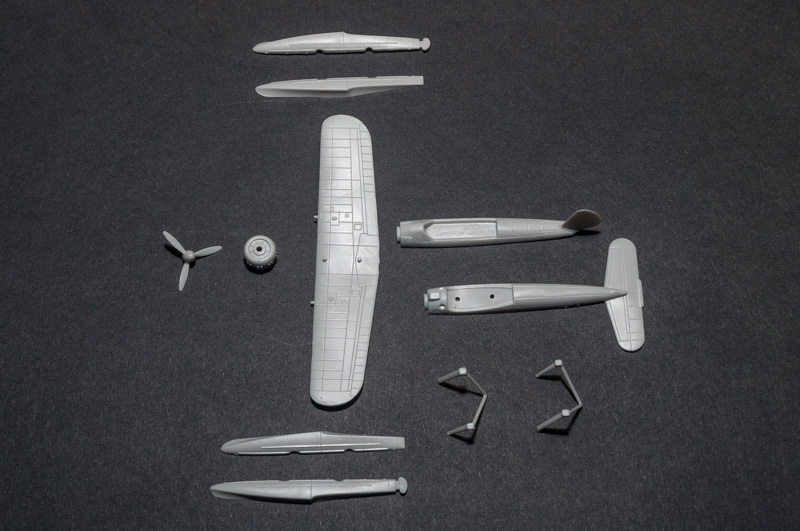

    Arado Ar 196A là một loại thủy phi cơ trinh sát trang bị trên tàu chiến, do hãng Arado của Đức thiết kế chế tạo vào năm 1936 với số lượng 541 chiếc. Sau lần bay thử lần đầu vào tháng 05 năm 1937, nó được chọn làm mẫu máy bay tiêu chuẩn cho Kriegsmarine (Hải quân Đức) cho đến hết Chiến tranh thế giới II.
    Đặc điểm riêng
    Tổ lái: 2 người
    Chiều dài: 11,0 m (36 ft 1 in)
    Sải cánh: 12,4 m (40 ft 0 in)
    Chiều cao: 4,45 m (14 ft 7 in)
    Diện tích cánh: 28,4 m² (306 ft²)
    Trọng lượng rỗng: 2.990 kg (6.592 lb)
    Trọng lượng cất cánh tối đa: 3.720 kg (8.200 lb)
    Động cơ: 1 × BMW 132K, 960 PS (706 kW, 947 hp)
    Hiệu suất bay
    Vận tốc cực đại: 311 km/h (193 mph)
    Tầm bay: 1.080 km (670 mi)
    Trần bay: 7.010 m (23.000 ft)
    Vận tốc lên cao: 300 m/phút (980 ft/phút)
    Lực nâng của cánh: 98,2 kg/m² (20,1 lb/ft²)
    Lực đẩy/trọng lượng: 167 W/kg (0,101 hp/lb)
    Vũ khí
    * Súng:
    1 × súng máy MG 15 7.92 mm (0.312 in)
    1 × súng máy MG 17 7.92 mm (0.312 in)
    2 × pháo MG FF 20 mm
    * Bom: 2 quả 50 kg (110 lb)

    Hình ảnh Thủy phi cơ trinh sát Arado Ar 196A đang cất cánh từ hệ thống máy phóng trên tàu ...

    [​IMG]

    ... và trở về tàu sau khi hoàn thành nhiệm vụ bằng cẩu trục trên Bismarck

    [​IMG]

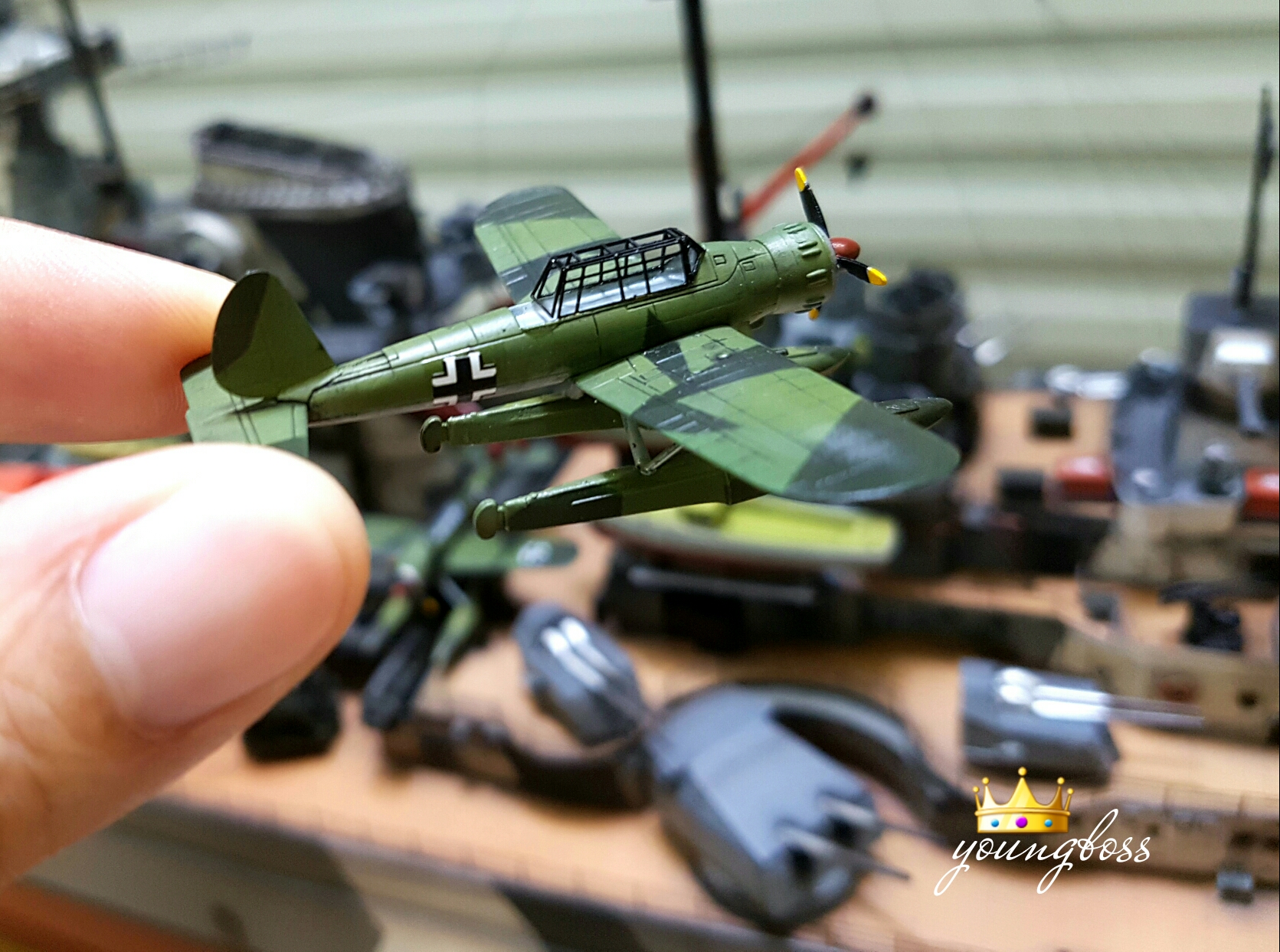

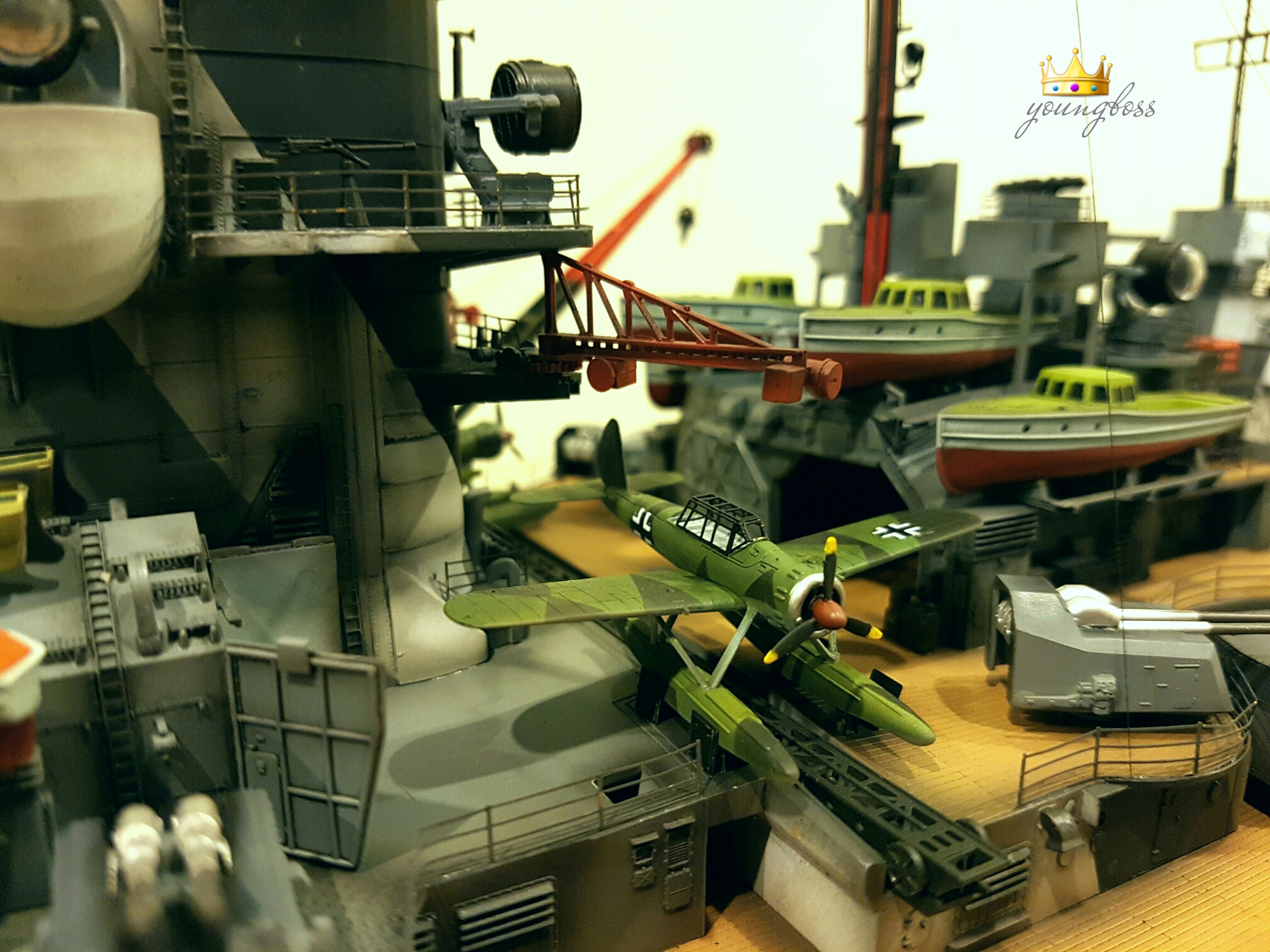

    Mô hình thủy phi cơ Arado Ar 196A được trang bị trên Thiết giáp Hạm BISMARCK sau khi đã được sơn ráp:



    1 Thủy phi cơ trinh sát Arado Ar 196A đang được kéo ra khỏi nhà chứa máy bay trên tàu (Hình ảnh thật)
    [​IMG]

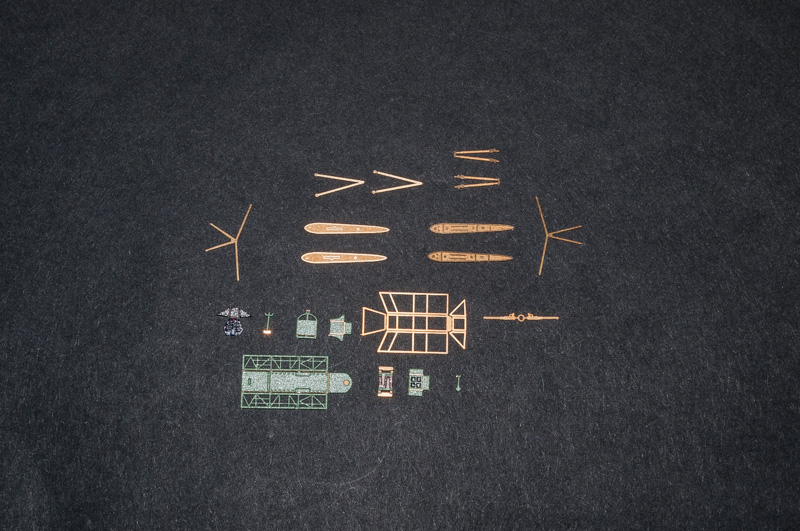

    Hình ảnh chi tiết thủy phi cơ Arado Ar 196A với số lượng chi tiết khủng Full Option (Full P.E) khi sơn ráp:




    Last edited: 8/8/17
    Hải Âu, Hoang Nam, tigon1 người khác thích bài viết này.
  5. youngboss1vn

    youngboss1vn Đại tướng

    Hỏa lực chính của thiết giáp hạm Bismarck là tám pháo hải quân nòng xoắn SK C/34 cỡ 380mm, bố trí trong bốn tháp pháo hai nòng, hai tháp ở phía trước và hai ở phía sau. Pháo chính được thiết kế từ năm 1934 với hiệu suất cao hơn đáng kể so với các pháo thời kì chiến tranh thế giới thứ nhất được trang bị trên các tàu chiến lớp Bayern. Pháo có chiều dài gấp 47 lần cỡ nòng, tức 1.786cm.
    Pháo SK C/34 bắn các đạn nặng 798kg với sơ tốc đầu đạn 820m/s, tầm bắn tối đa 19,85 hải lí, tốc độ bắn ba phát mỗi phút. Tầm bắn này là thấp hơn nhiều so với các pháo 280mm trên các tàu chiến lớp Deutschland và Schanhorst, đó là do pháo của thiết giáp hạm lớp Bismarck bắn các đạn pháo nặng hơn, với sơ tốc thấp hơn và góc bắn cũng nhỏ hơn....



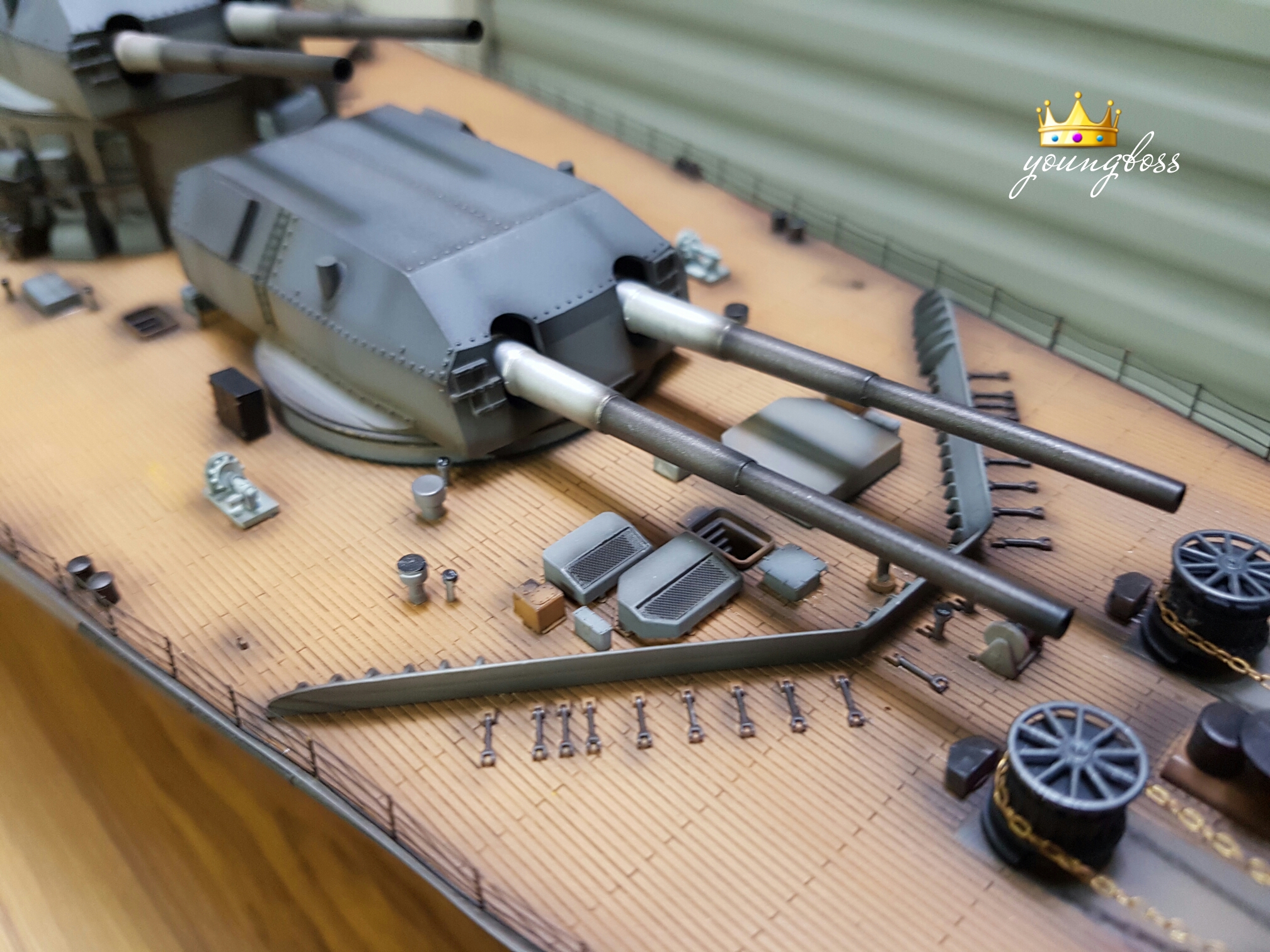

    ... chỉ cần nhìn lối đi xuống hầm tàu ngay phía trước tháp pháo cũng đủ thấy độ lớn khủng khiếp của Hệ thống pháo hải quân nòng xoắn SK C/34 cỡ 380mm:



    [​IMG]

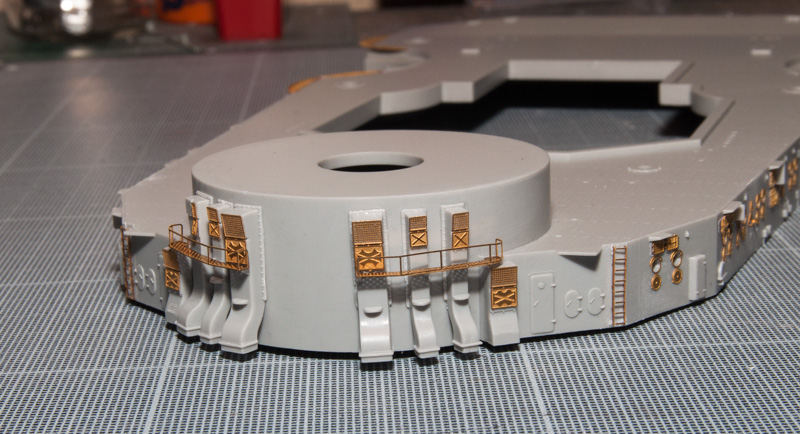

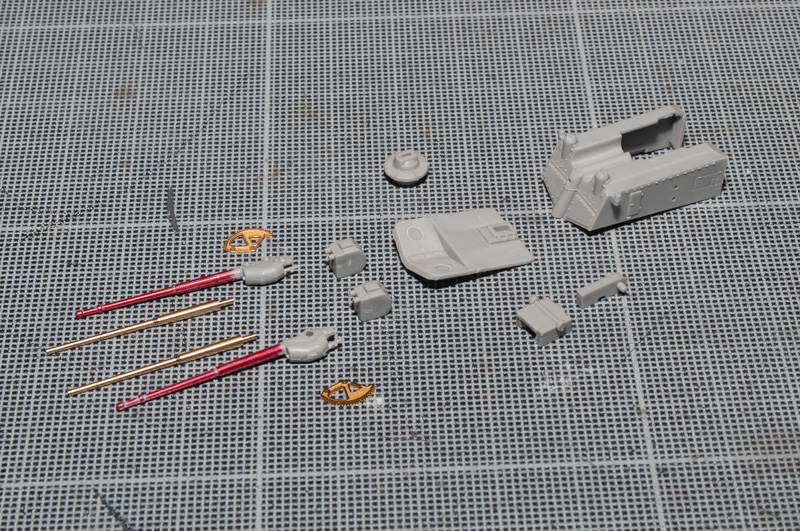

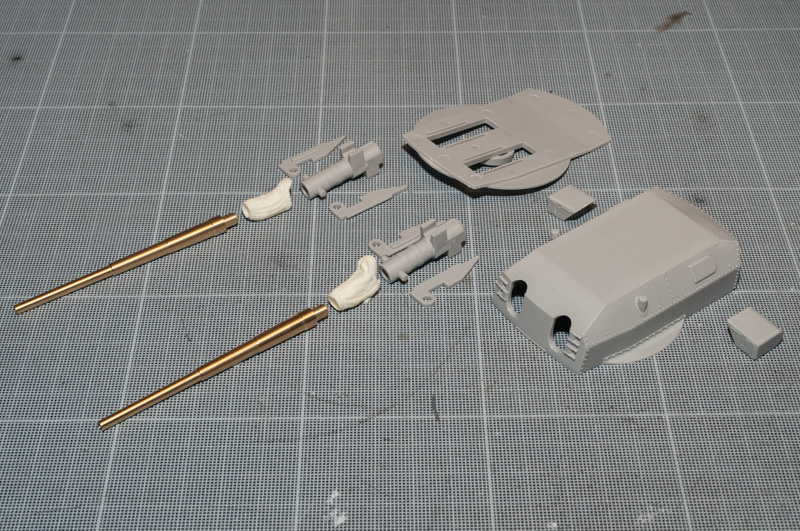

    Các chi tiết cắt ra từ Kit chưa sơn ráp:

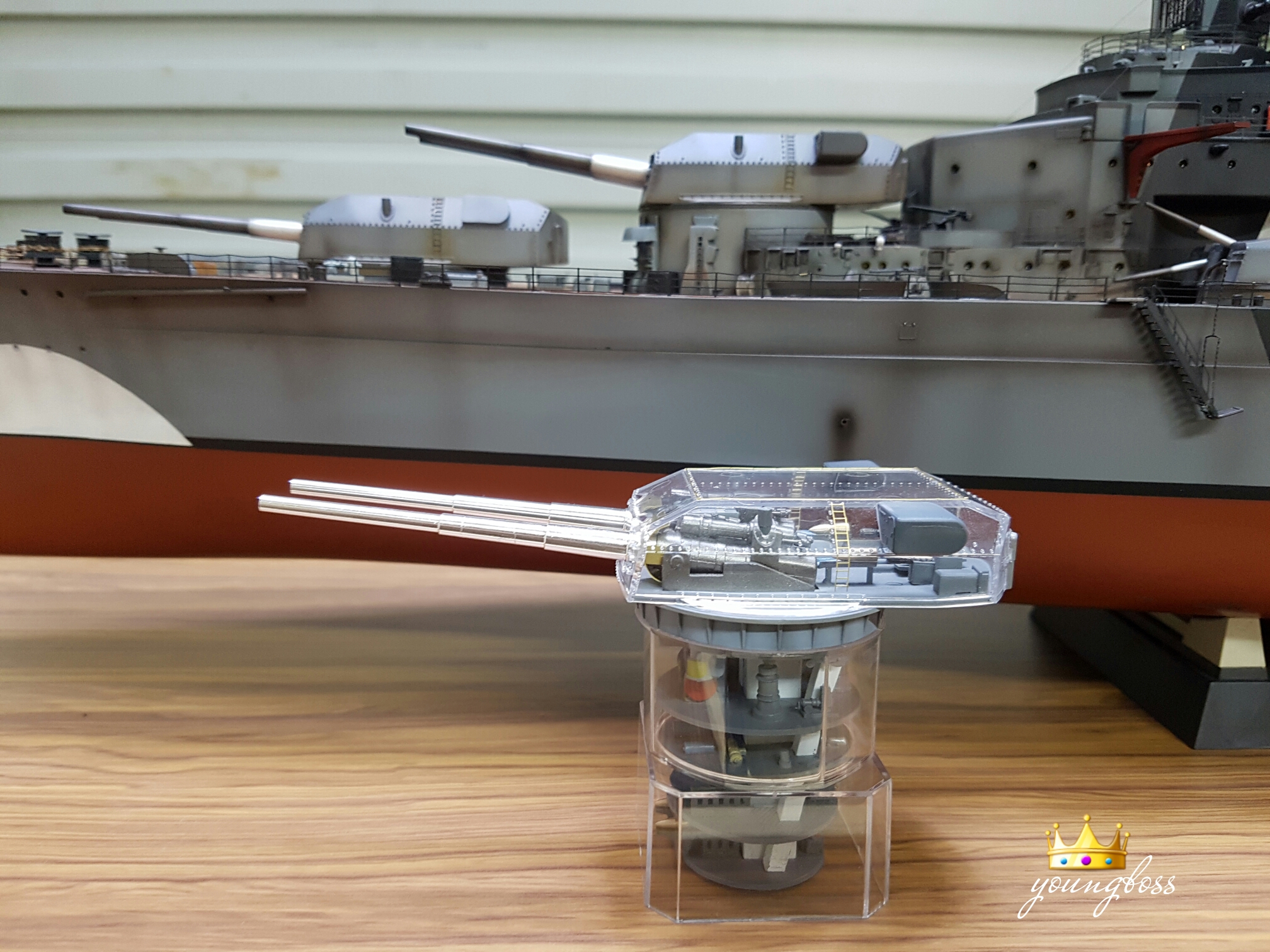

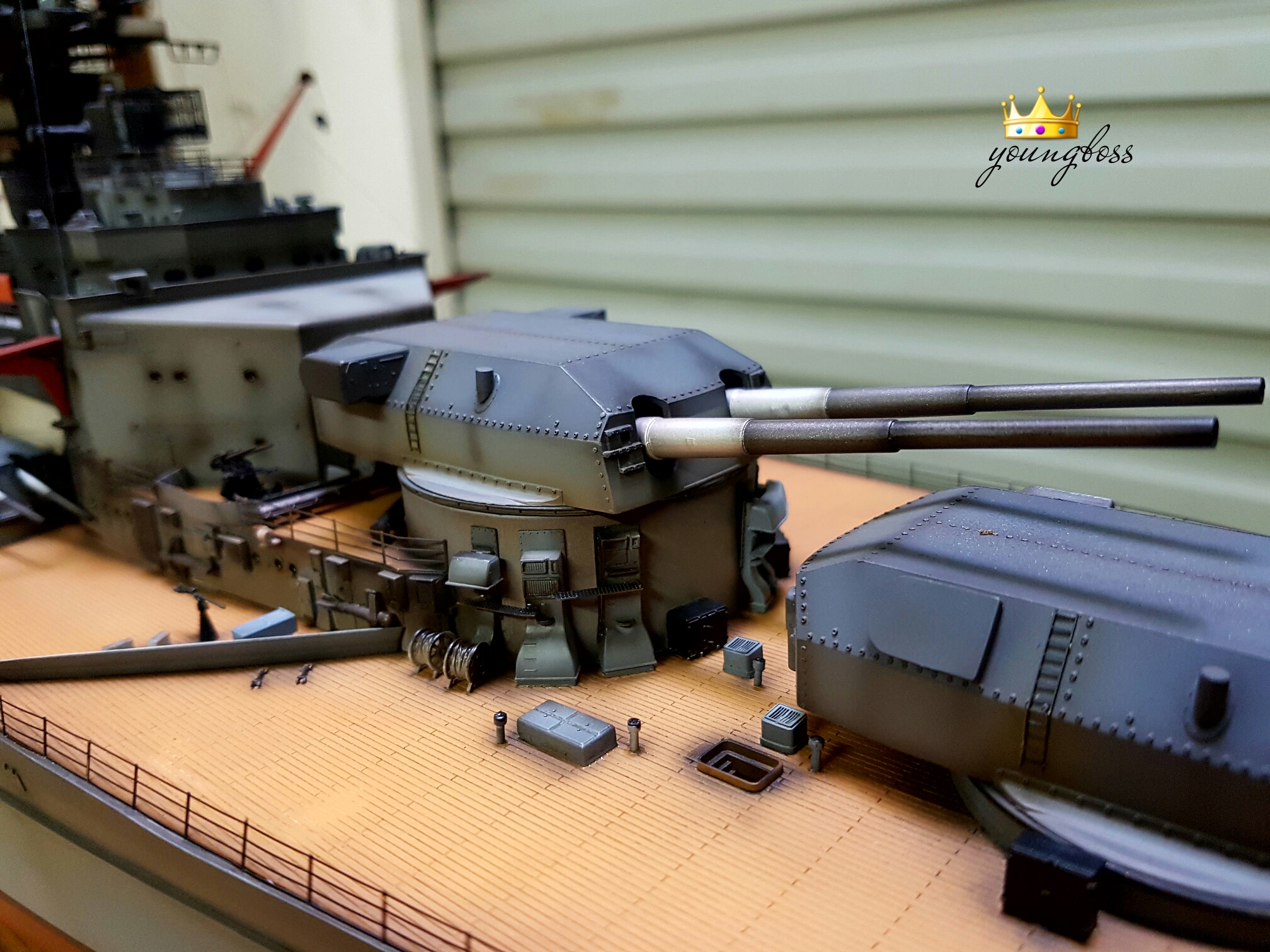

    Mô hình chi tiết tinh xảo thể hiện toàn bộ dây chuyền hoạt động từ khâu nạp đạn cho đến quá trình khai hỏa của pháo hải quân nòng xoắn SK C/34 cỡ 380mm sau khi đã được sơn ráp (Lưu ý: chỉ với phiên bản 1/200 đặc biệt này mới có thêm quà tặng là Bộ Kits Mô hình chi tiết tháp pháo Hải Quân SK C/34) :


    Ngoài pháo 380mm, Bismarck còn được trang bị 12 pháo hải quân SK C/28 cỡ nòng 150mm bố trí trong sáu tháp pháo hai nòng. Khi hạ thủy, biên chế vũ khí phòng không của tàu là 16 pháo phòng không SC C/33 cỡ nòng 105mm bố trí trong tám ụ pháo hai nòng, 16 pháo phòng không SK C/30 cỡ nòng 37mm bố trí trong tám ụ pháo hai nòng, và 12 pháo phòng không Flak 38 cỡ nòng 20mm bố trí trong các ụ pháo đơn. Trong chiến tranh, tàu Tirpitz được bố trí 16 pháo bốn nòng Flakvierling 38 cỡ 20mm trong các ụ pháo đơn ....

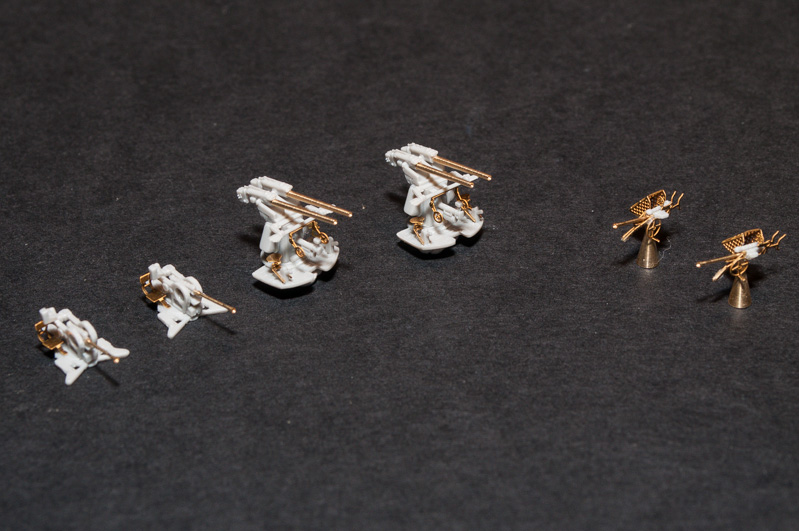

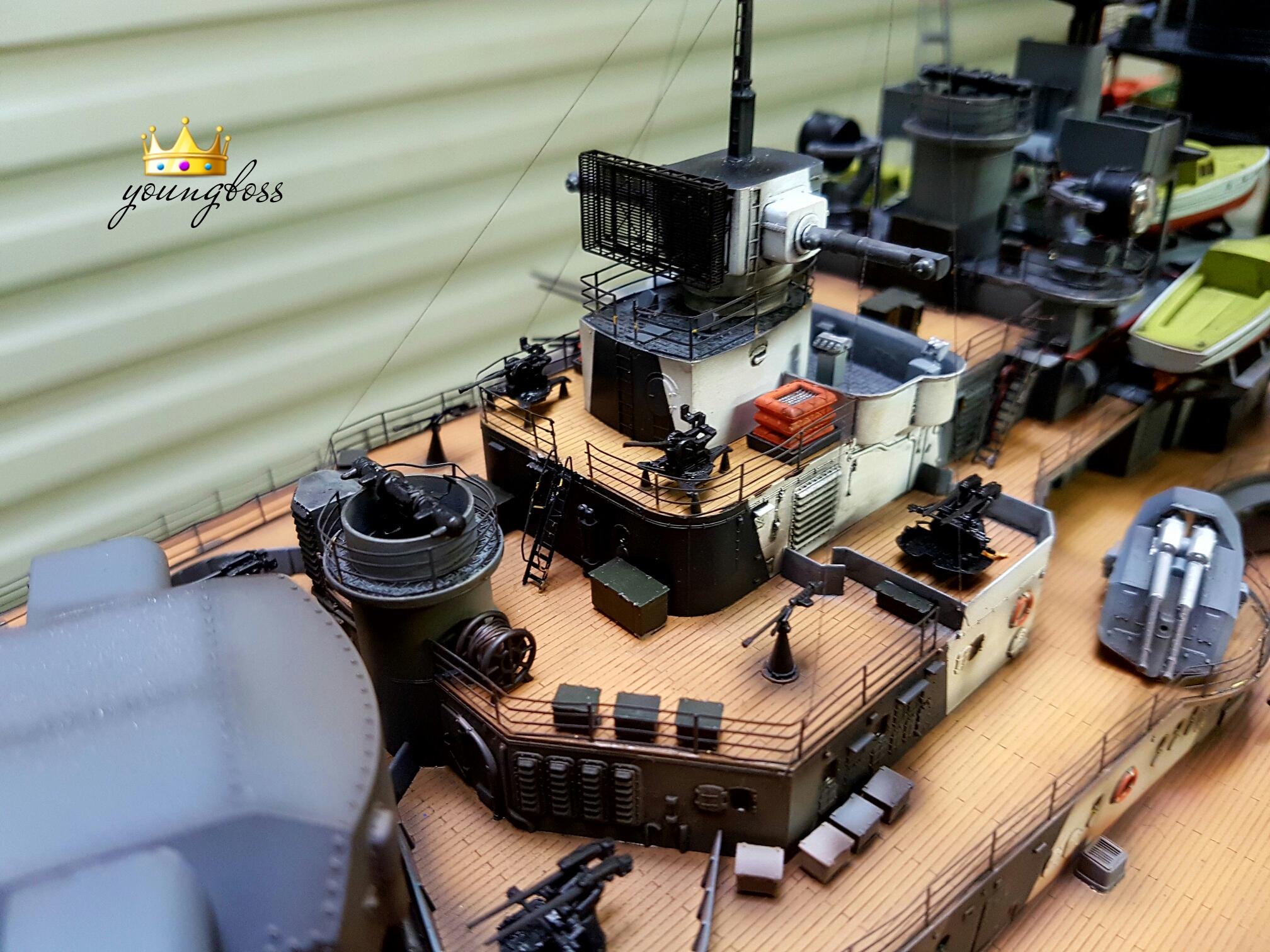

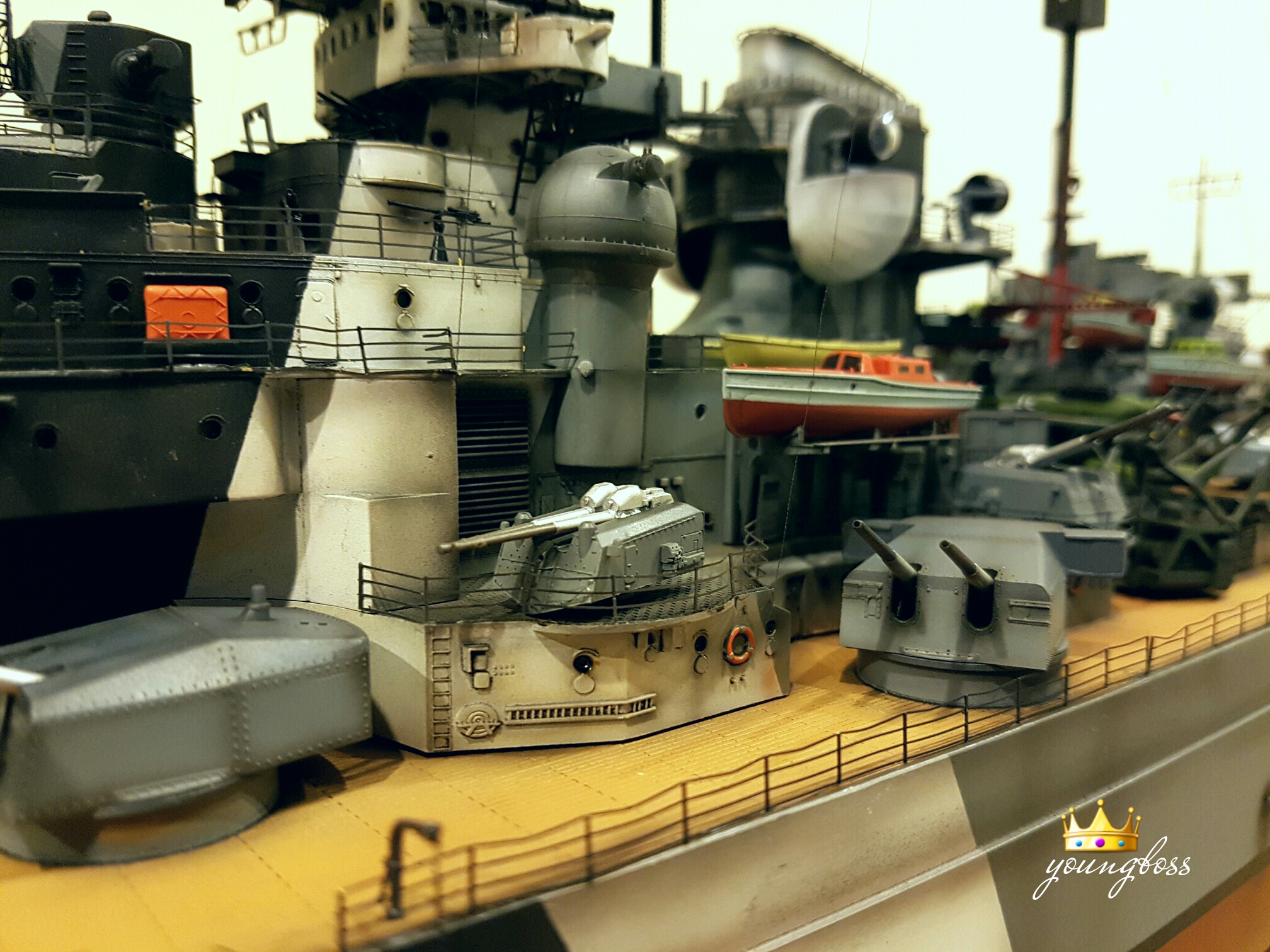

    Biên chế vũ khí phòng không của tàu là 16 pháo phòng không SC C/33 cỡ nòng 105mm bố trí trong tám ụ pháo hai nòng:

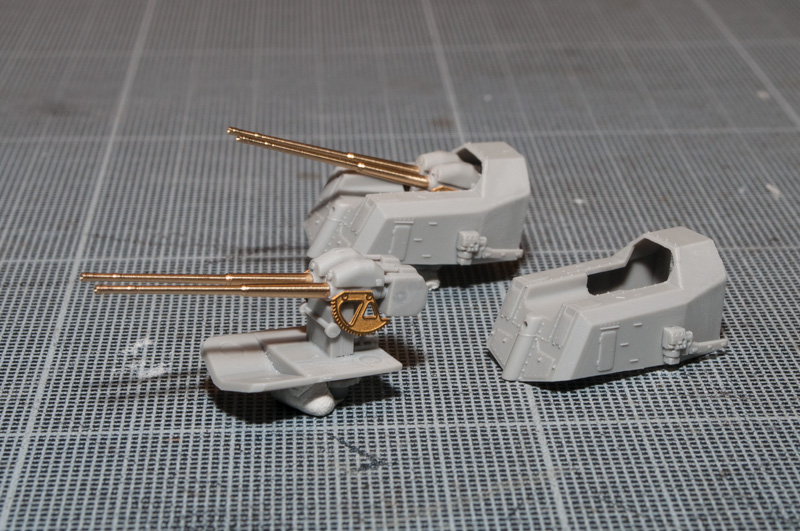

    Các chi tiết cắt ra từ Kit chưa sơn ráp:


    Pháo phòng không 105mm SK C/33 Anti-Aircraft Mount (Hình ảnh thật)
    [​IMG]

    [​IMG]

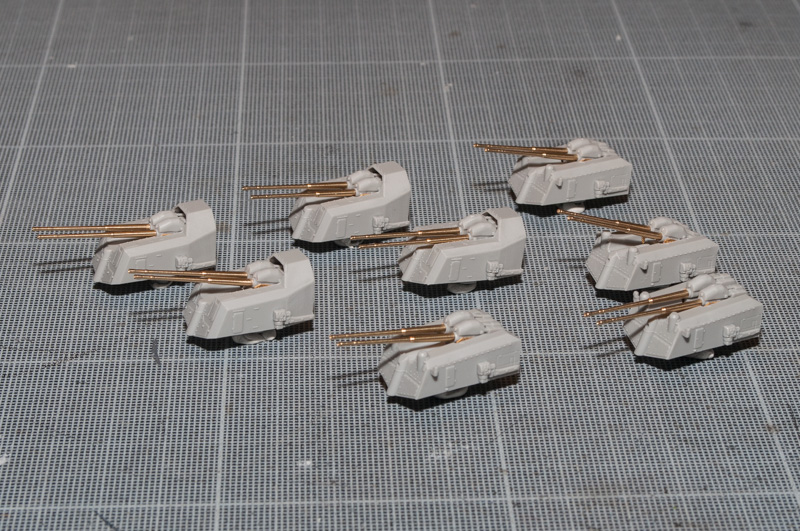

    16 pháo phòng không SK C/30 cỡ nòng 37mm bố trí trong tám ụ pháo hai nòng:

    Các chi tiết cắt ra từ Kit chưa sơn ráp:

    Pháo phòng không 37mm SK C/30 Anti-Aircraft Mount (Hình ảnh thật)
    [​IMG]

    Ngoài pháo 380mm, Bismarck còn được trang bị 12 pháo hải quân SK C/28 cỡ nòng 150mm bố trí trong sáu tháp pháo hai nòng:
    Các chi tiết cắt ra từ Kit chưa sơn ráp:

    Last edited: 8/8/17
    Hải Âu, Hoang Nam, tigon1 người khác thích bài viết này.
  6. youngboss1vn

    youngboss1vn Đại tướng

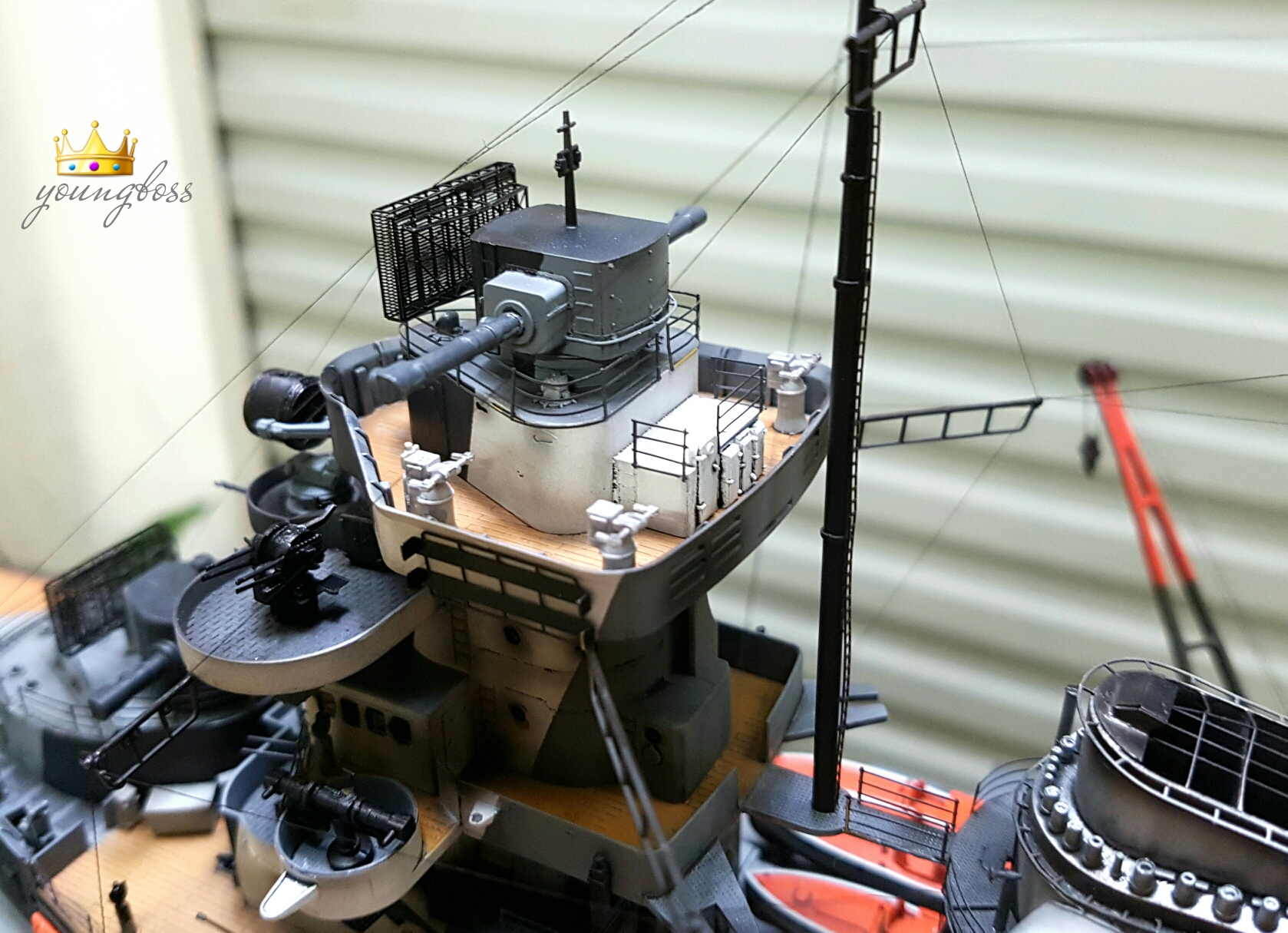

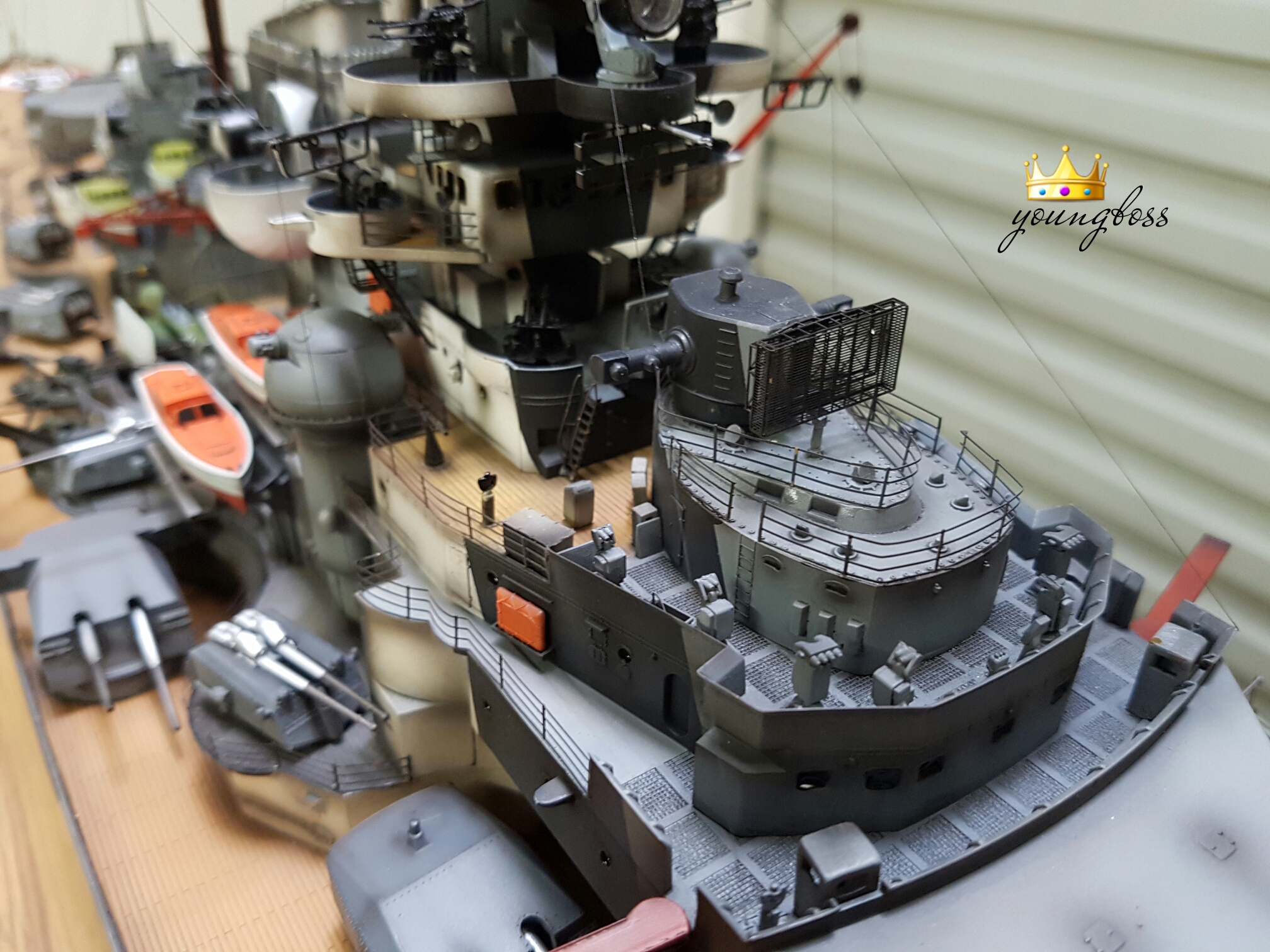

    Thiết giáp hạm Bismarck có năm khí tài đo xa quang học 10,5m để hỗ trợ việc ngắm bắn cho pháo chính. Hai hệ thống được bố trí phía trước và phía sau phần đỉnh của thượng tầng con tàu, trong khi ba hệ thống còn lại được bố trí cho ba trong số bốn tháp pháo chính. Ngoài ra nó cũng được trang bị một khí tài đo xa quang học loại nhỏ 7m để gắn trên đỉnh tháp chỉ huy, do việc trang bị khí tài đo xa cỡ lớn ở vị trí này là không thể. Bismarck khi gia nhập biên chế được trang bị radar trinh sát FuMO 23 bố trí trên cột buồm mũi, đằng sau cột buồm và trên tháp chỉ huy. FuMO 23 là một loại radar tương tự như phiên bản FuMO 22 trước đây, nhưng được gia tăng về công suất để tăng độ chính xác. Radar FuMO 23 sử dụng anten màn kép cao 2m và rộng 4m. Tàu Bismarck đã giữ nguyên trang bị này cho đến khi bị đánh chìm ….

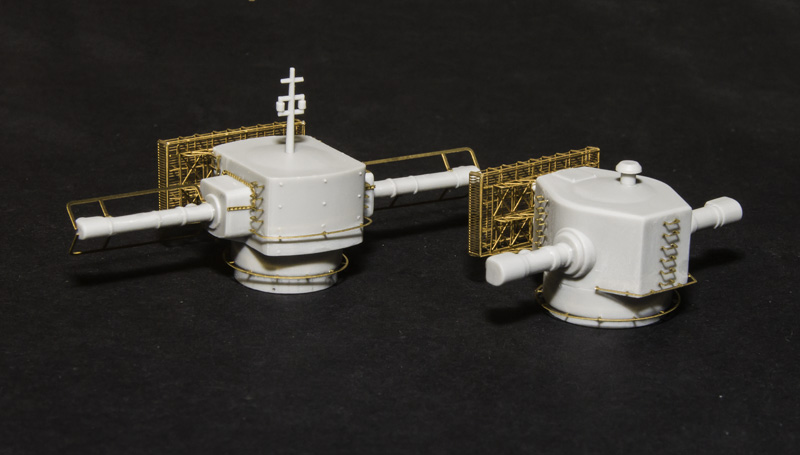

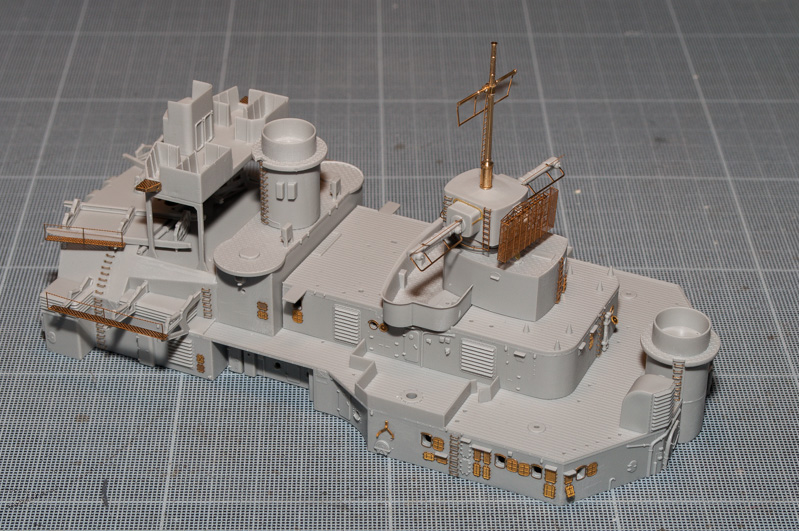

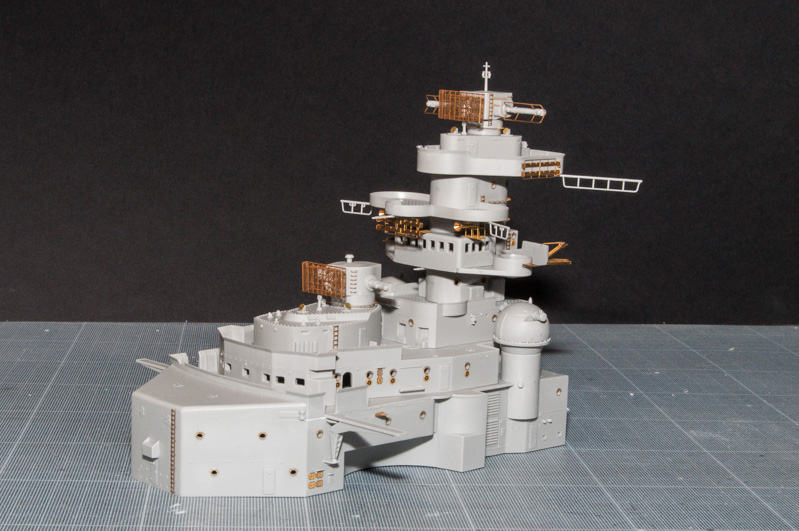

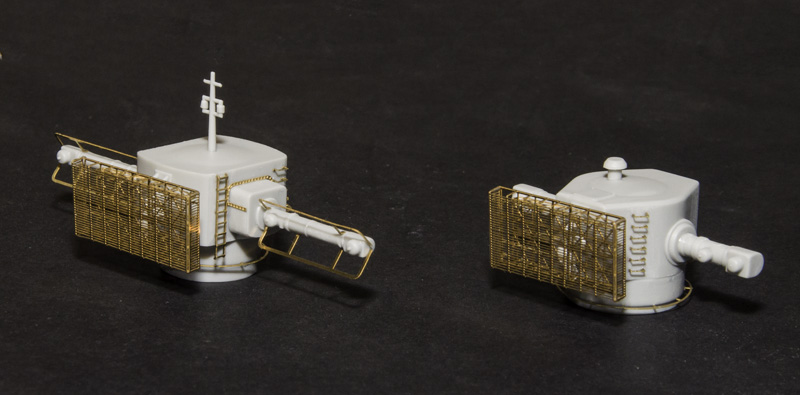

    Hình ảnh chi tiết Hệ thống FUMo 23 Radar với số lượng chi tiết khủng Full Option (Full P.E) sau khi Lắp ráp (Chưa sơn):


    _DSC0011-7 (1) (1).jpg



    Hệ thống FUMo 23 Radar và Optical Rangefinder (Hình ảnh thật)
    [​IMG]

    Last edited: 8/8/17
    Hải Âu, Hoang Nam, tigon1 người khác thích bài viết này.
  7. youngboss1vn

    youngboss1vn Đại tướng

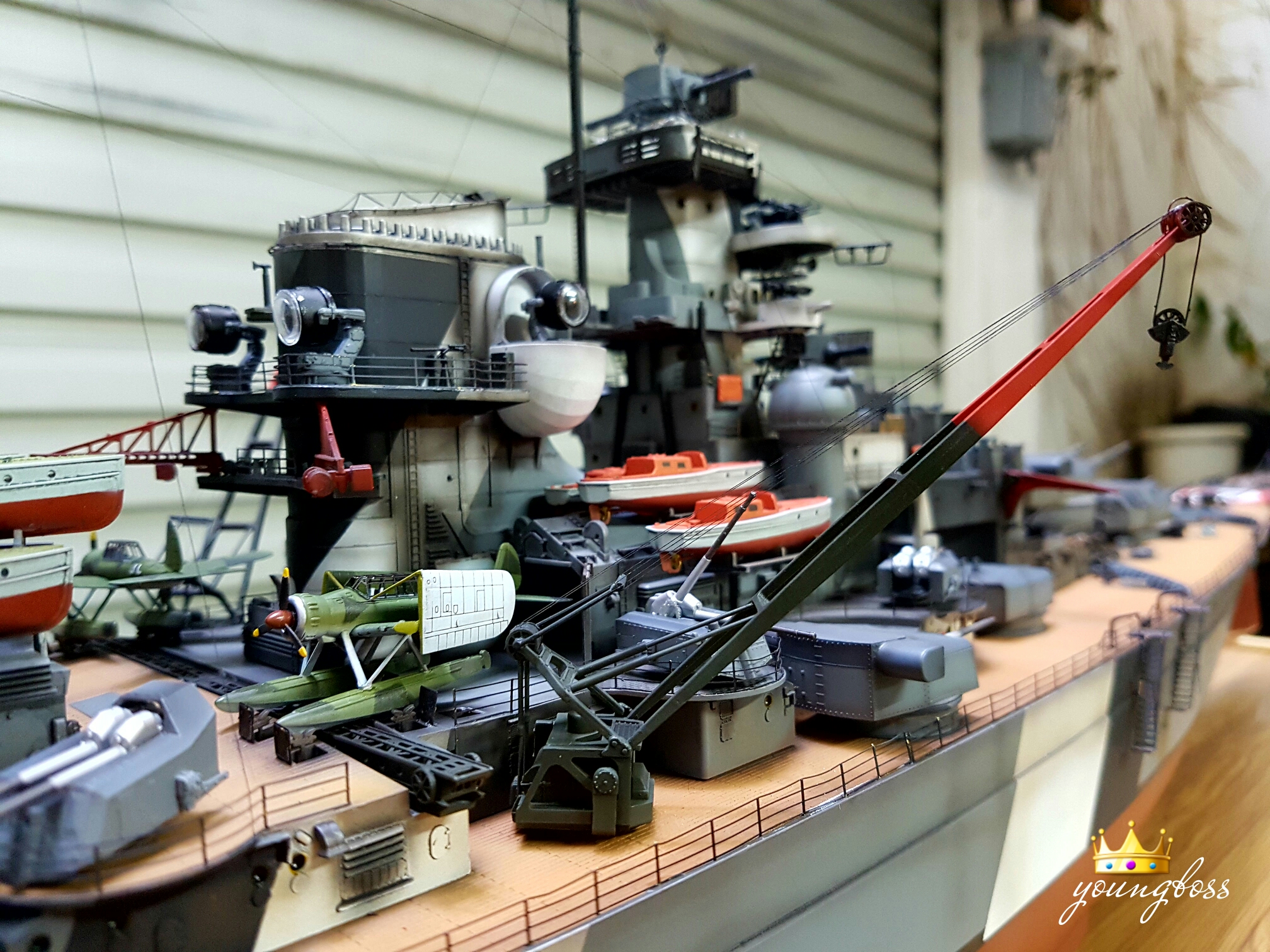

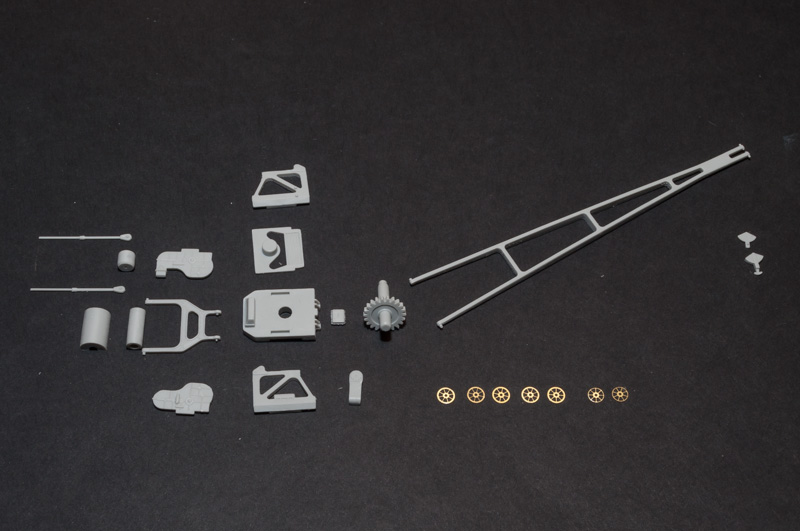

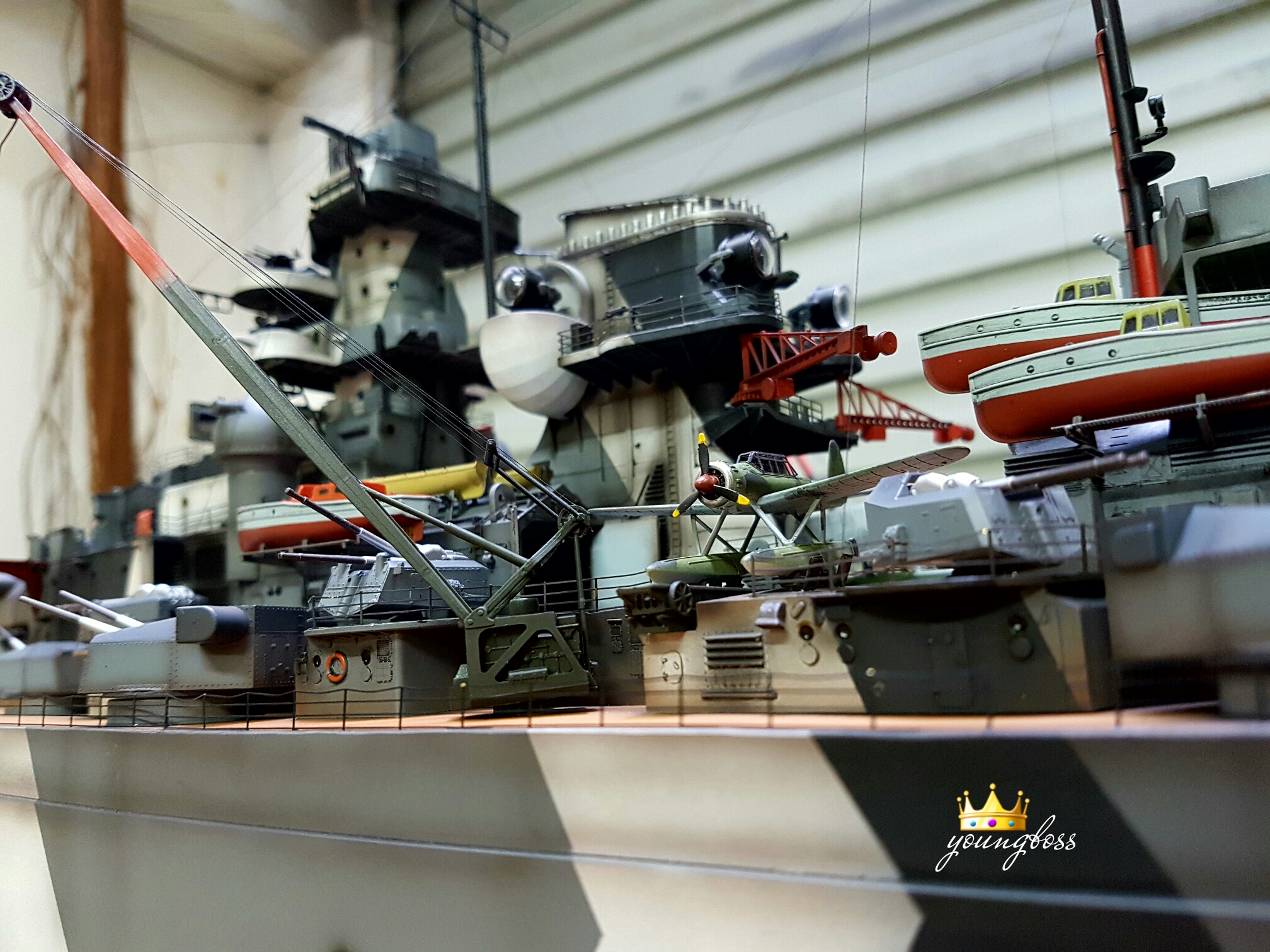

    Hệ thống cẩu trục trên Qúai vật Biển BISMARCK:

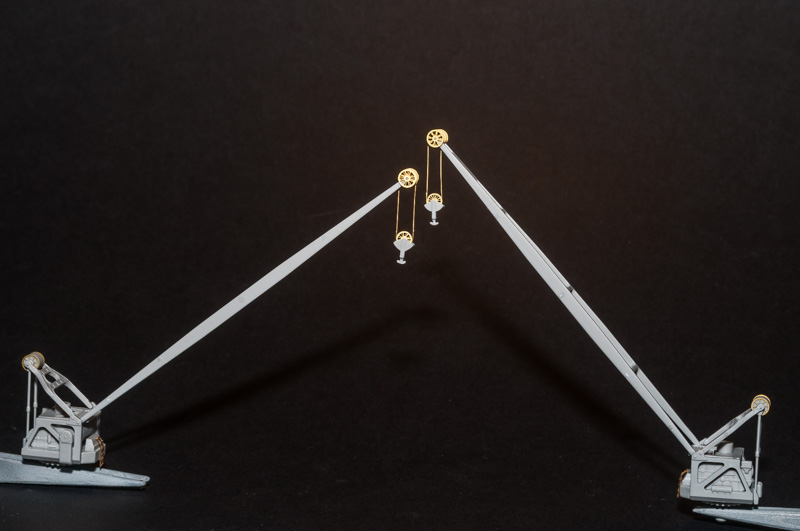

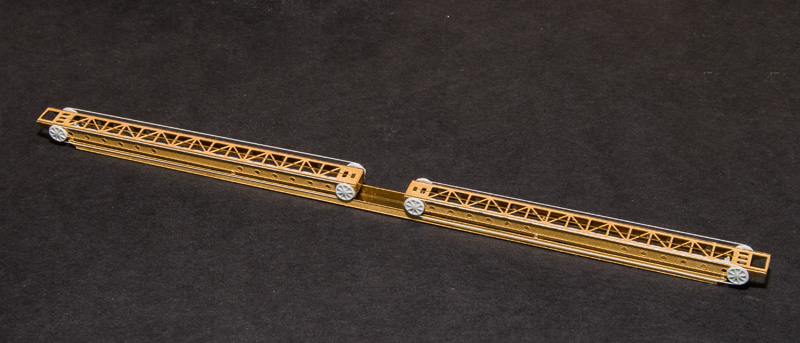

    Hình ảnh chi tiết Hệ thống cần cẩu trên tàu với số lượng chi tiết khủng Full Option (Full P.E) trước và sau khi sơn ráp:


    Last edited: 8/8/17
    Hải Âu, Hoang Nam, tigon1 người khác thích bài viết này.
  8. youngboss1vn

    youngboss1vn Đại tướng

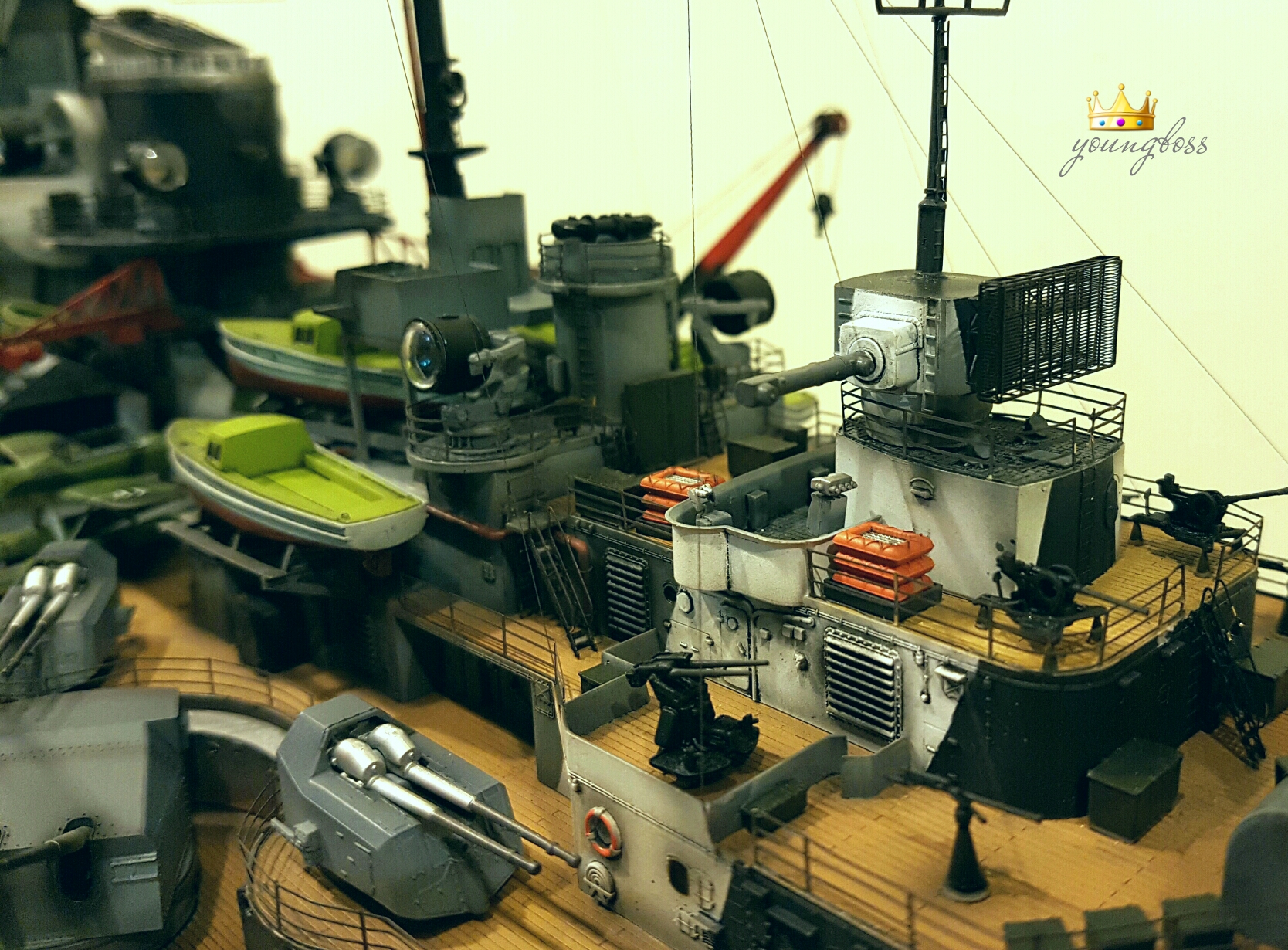

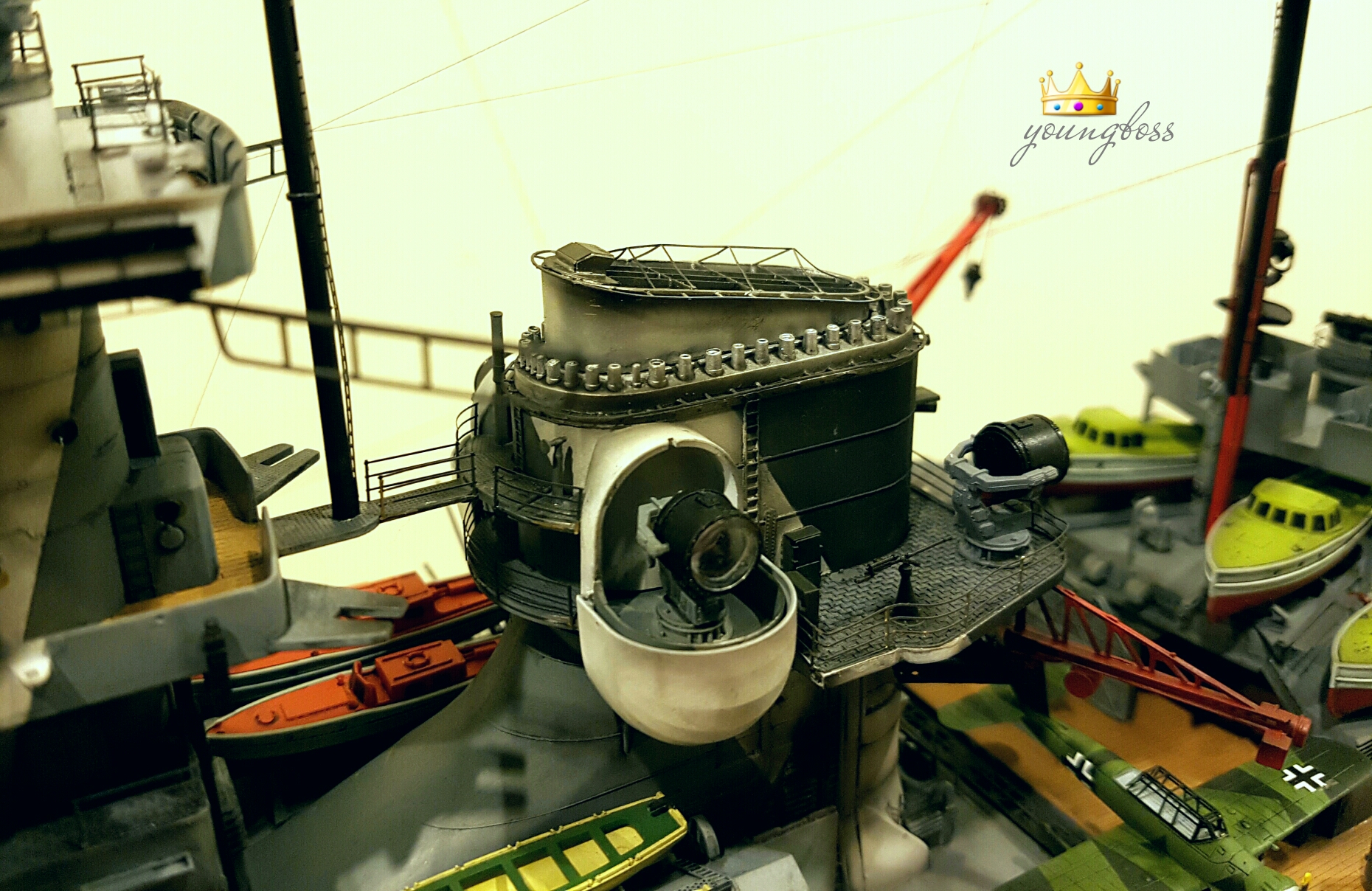

    Hệ thống ống khói, đèn chiếu sáng & Hệ thống neo tàu được lột tả khá chân thật trên phiên bản mô hình tỉ lệ thật 1/200 này:

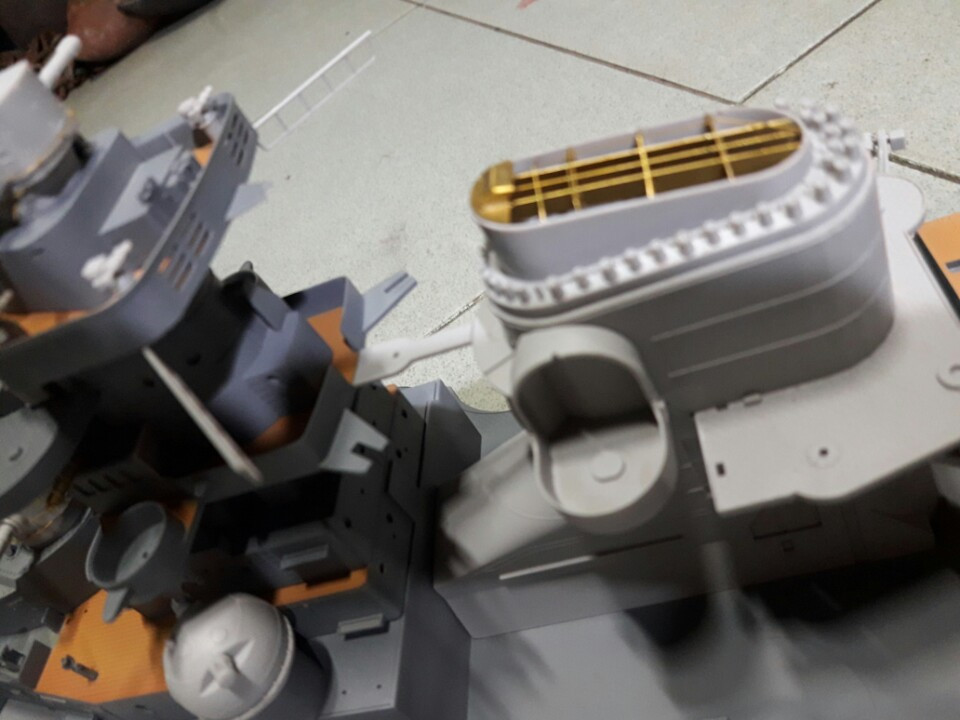

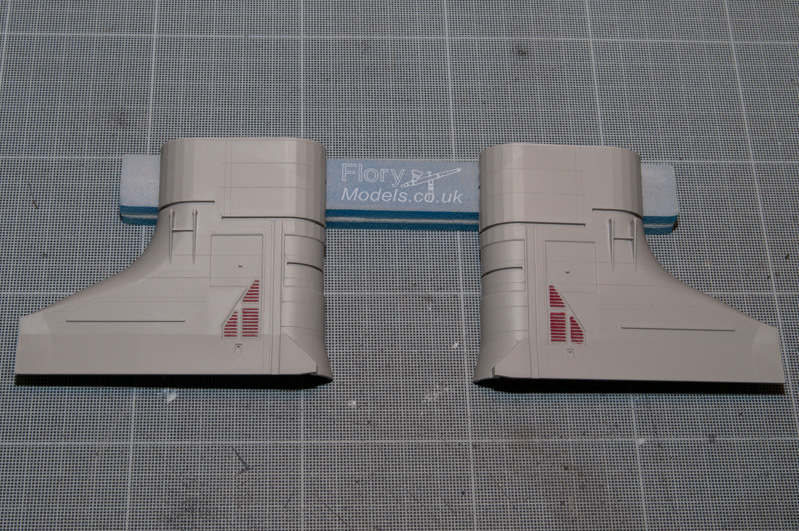

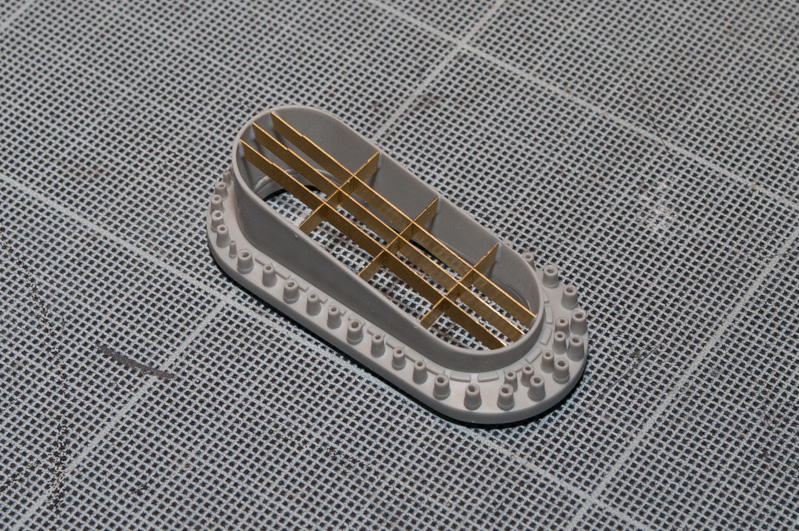

    Hệ thống ống khói sau khi Lắp ráp (Chưa sơn):



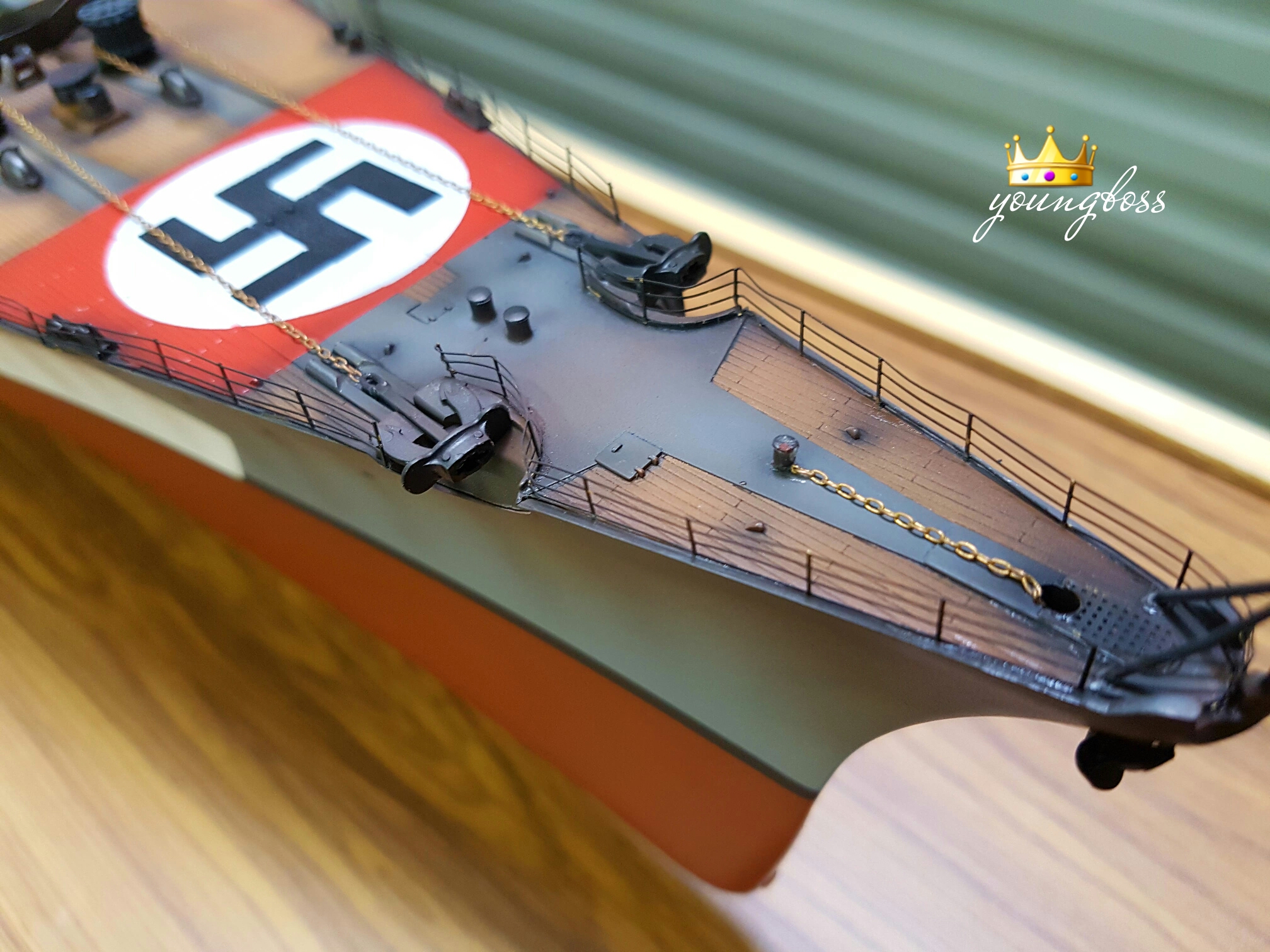

    Hệ thống neo tàu:

    Last edited: 8/8/17
    Hải Âu, Hoang Nam, tigon1 người khác thích bài viết này.
  9. youngboss1vn

    youngboss1vn Đại tướng

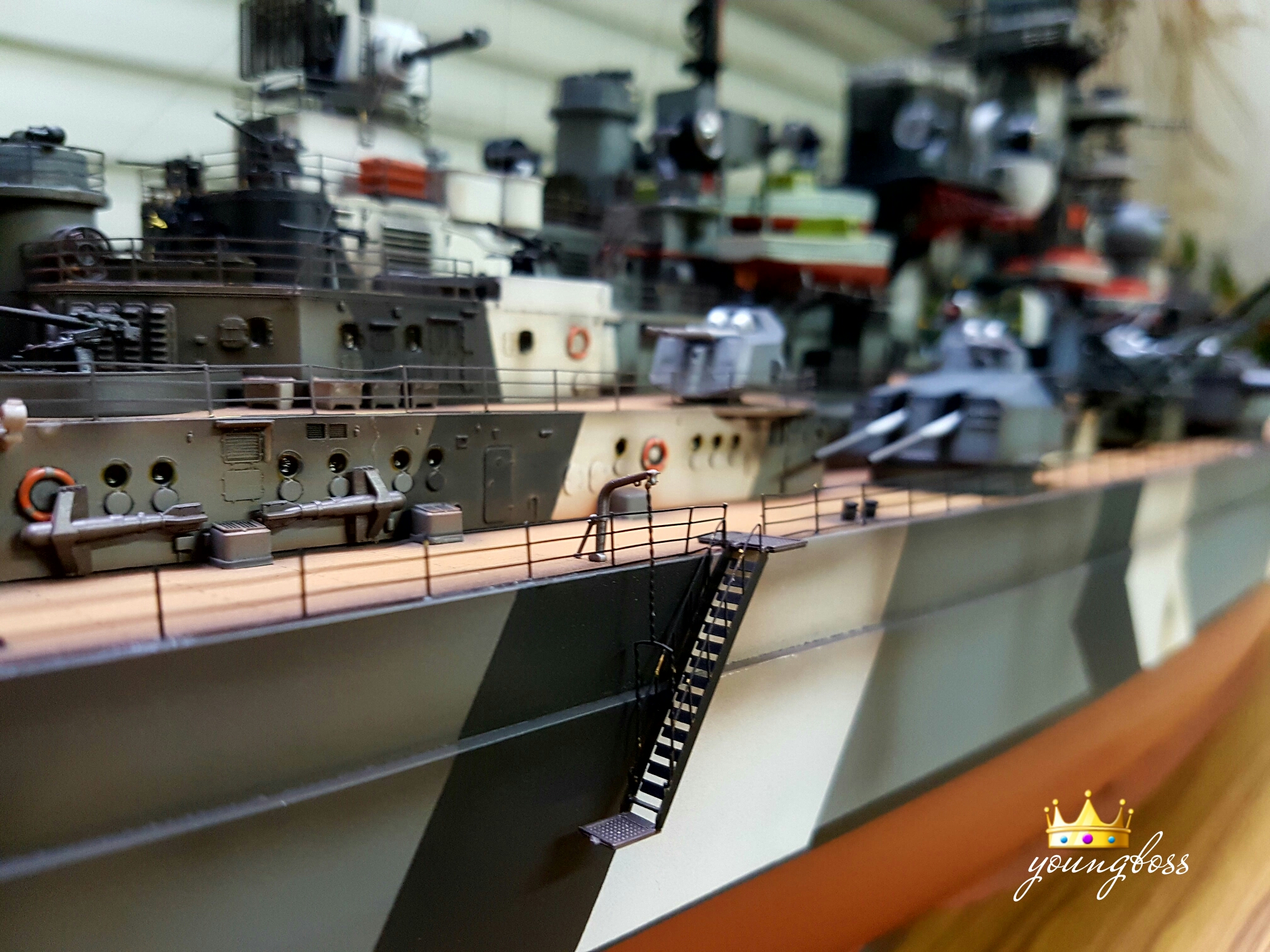

    Với chiều dài tổng thể 248m, chiều rộng 36m kèm theo thiết kế đa tầng ngoài đời thực, thiết giáp Hạm BisMarck có hệ thống giao thông trên boong khá phức tạp:






    Last edited: 8/8/17
    Hải Âu, Hoang Nam, tigon3 người khác thích bài viết này.
